155 мм снаряд ERFB Smoke WP збільшеної дальності

Розробка

155 мм снаряд ERFB Smoke WP — це розривний снаряд, розроблений разом зі снарядами 155 мм HE ERFB, оскільки вони мають практично однаковий корпус. Версії 155 мм ERFB та ERFB-BB виробляються в Європі компанією Eurometaal, тоді як ті, що раніше виготовлялися у Південній Африці, тепер доступні за потреби. Chartered Ammunition Industries із Сінгапуру також виробляє 155 мм ERFB Smoke WP, так само як і австрійська компанія NORICUM та малазійська Enigma Technical Solutions.

Опис

155 мм снаряд ERFB Smoke WP має таку ж загальну форму та розміри, як і інші 155 мм снаряди ERFB, та використовує однокомпонентний корпус з високоякісної сталі. Обтічний огів майже досягає мідної або позолоченої металевої ведучої стрічки та пластикового обтураторного кільця біля основи. Блок зниження опору — це сталева деталь з зовнішньою порожниною на версії ERFB, тоді як на ERFB-BB основа зайнята сталевим блоком base bleed.

Гніздо для підривника на носовій частині зазвичай закривається транспортною заглушкою під час зберігання, транспортування та обробки. На версіях 155 мм Smoke WP снарядів ERFB гніздо для підривника має форму сталевого адаптера, що вкручується у носову частину корпусу, і в якому встановлена сталева або легкосплавна трубка підривника, що проходить по всій довжині корпусу.

Трубка містить вибухову речовину, зазвичай 234 г складу B5, який при детонації підривником PD (зазвичай PD M572) розриває сталевий корпус снаряда, розсіюючи його вміст, зазвичай 7,6 кг WP. При контакті WP з повітрям він загоряється, утворюючи густу білу хмару диму, яка триває приблизно 60 секунд.

Південноафриканські 155 мм снаряди ERFB можуть бути модифіковані в польових умовах шляхом зняття хвостової частини з снарядів ERFB і встановлення блоку base bleed для отримання снарядів ERFB-BB. Процедура виконується на столі для фіксації снаряда. Той же стіл також може використовуватися для зняття пошкоджених обтураторів та встановлення нових. Стіл може складатися пласко і важить 25 кг.

Для повного використання дальності 155 мм ERFB та ERFB-BB Smoke WP снаряди зазвичай стріляють з використанням високоенергетичних зарядів, таких як NATO M3A1 (зони 3, 4 та 5), M4A2 (зони 3, 4, 5, 6 і 7), M119A1 (зона 8), M203 (зона 9) або M11 (зона 10), останній обмежений до стволів калібру 45 і більше.

Використовується гарматами:

Буксировані 155 мм гаубиці: NORICUM GH N-45; CITEFA CALA 30/2; SRC International GC 45; NORINCO Type WA 021 та Type GM-45; Patria Vammas 155 GH 52 Howitzer; Giat Industries TR і 155/52 гармати та гаубиця M114F; FH-70; Soltam Model 839P, 845P, модернізовані M-46 та M114S; Otobreda 155/39; KH179; RDM M139 та M114/39; STK FH-88 та FH-2000; LIW G5; SITECSA 155/45 ST 012, M114 155/45 та M114 155/39; SANTA BARBARA SB 155/39 та 155/52 APU SBT-1 гаубиці; Bofors FH-77B; Extended Range Gun (Тайвань); XM777 Lightweight Towed Howitzer; M46/84 (Федеративна Республіка Югославія).

Самохідні 155 мм гаубиці: TAMSE VCA 155; NORINCO PLZ45 самохідна гармата-гаубиця; Giat Industries CAESAR 155/52; PzH 2000; Rheinmetall M109A3G та M44T; Majnoon (Ірак); Soltam Rascal і Slammer; Otobreda Palmaria та M109L; K9 Thunder (Південна Корея); ZTS ZUZANA (Словаччина); LIW G6; XT-69 (Тайвань); AS90 і Braveheart; M109A4, M109A5 та M109A6 Paladin; XM2001/XM2002 Crusader AFAS.

Система порохових зарядів для гармат-гаубиць LIW 155 мм G5 та G6 спочатку включала систему з трьома тканинними мішками заряду. Ця система була замінена модульною системою з використанням  корпусів що згорають, розробленою компанією SOMCHEM, з вбудованим пристроєм утримання заряду. Система може використовуватися зі снарядами ERFB та (вище основного Заряду 2) ERFB-BB, а також усіма 155 мм снарядами НАТО.

Найменший заряд у модульній системі заряджання Denel — це 155 мм модульний заряд 1 M51. Згоряючий контейнер для цього заряду має червоний колір і містить однокомпонентний гранульований порох. Запал складається з 20 г пороху G12 та 40 г CBI. Заряд важить приблизно 2,3 кг, має довжину 211 мм і діаметр 164 мм.

Наступний заряд — це 155 мм модульний заряд 2 M52. Згоряючий корпус синього кольору та містить трикомпонентні порохові шнури. Діаметр на передній частині корпусу зменшений, щоб заряд надійно фіксувався в задній частині додаткового елемента Заряду 2 (див. нижче). Запал складається з 20 г пороху G12 та 40 г CBI. Заряд важить приблизно 5,6 кг, має довжину 373 мм і діаметр 164 мм.

Модульна система продовжується з модульним інкрементом Заряд 155 мм M52. Один або два таких інкременти можна додати до звичайного Заряду 2. Заряд 2 з одним інкрементом може використовуватися з хвостовими снарядами ERFB і всіма 155 мм снарядами НАТО. Заряд 2 з двома інкрементами може використовуватися з ERFB, ERFB-BB і всіма 155 мм снарядами НАТО. Кожен інкремент міститься у зеленому згоряючому корпусі з трикомпонентними пороховими шнурами. Запал складається з 60 г пороху G12. Заряд важить приблизно 4 кг, має довжину 289 мм і діаметр 164 мм.

Верхній заряд модульної системи — це модульний заряд 3 M53. Заряд розміщений у фіолетовому (колір жакаранди) згоряючому корпусі з трикомпонентним трубчастим порохом. Запал складається з пороху G12. Заряд важить приблизно 17,1 кг, має довжину 930 мм і діаметр 164 мм.

Усі заряди запалюються капсулем Tube Percussion M82, який містить 1,4–1,5 г пороху. Довжина капсуля становить 49,37 мм, а діаметр по обідку — 15,24 мм.

З цією системою можна досягти наступних балістичних показників при стрільбі зі ствола довжиною 45 калібрів:

• • Заряд 1 — початкова швидкість (MV) 350 ±5 м/с, максимальна дальність 9100 м.
  • Заряд 2 — MV 483 ±5 м/с, максимальна дальність 13 400 м.
  • Заряд 2 + 1 інкремент — MV 645 ±5 м/с, максимальна дальність 19 000 м.
  • Заряд 2 + 2 інкременти — MV 795 ±5 м/с, максимальна дальність 25 400 м.
  • Заряд 2 + 2 інкременти + BB — MV 789 ±5 м/с, максимальна дальність 31 000 м.
  • Заряд 3, стандартний снаряд — MV 897 ±5 м/с, максимальна дальність 30 200 м.
  • Заряд 3 + BB — MV 895 ±5 м/с, максимальна дальність 39 000 м.

Ця модульна система заряджання була замінена системою з шістьма модульними згоряючими зарядами M62A1, які мають однаковий склад і відповідають спільному балістичному меморандуму НАТО. Заряди виробляє компанія SOMCHEM, і вони можуть використовуватися з озброєнням до 52 калібрів. Можливе використання й інших подібних модульних систем заряджання.

Розроблені також одноразові згоряючі картузи (CCC) для використання з 155 мм снарядами ERFB. Прикладом є заряд C30, вироблений Chartered Ammunition Industries із Сінгапуру. C30 містить 14 кг трикомпонентного пороху, має довжину 770 мм і діаметр 160 мм. Він забезпечує дальність у 30 000 м при використанні зі стволом калібру 39 і 40 000 м зі стволом калібру 45.

Ще один заряд, розроблений для стволів калібру 39 і 45, що використовуються для стрільби 155 мм снарядами ERFB, — це метальний заряд No 16, вироблений компанією Eurometaal NV (Нідерланди). Це окремий заряд у вигляді одного мішка з однокомпонентним нітроцелюлозним порохом CH21, із запалом на 50 г, що не залишає нагару, у червоному тканинному мішку, пришитому до основи.

Заряд має центральний запальний стрижень і редуктор спалаху з 250 г сульфату калію. Внутрішня поверхня мішка містить підкладку для зменшення зношування та видалення мідного нагару. Повний заряд важить 13,12 кг, з яких 12,12 кг складає порох CH21. Довжина заряду — 764 мм.

Типова дальність для 155 мм ERFB Smoke WP при стрільбі зі ствола довжиною 45 калібрів становить 30 000 м. При стрільбі 155 мм снарядом ERFB-BB Smoke WP з 45-каліберного ствола можлива дальність до 39 000 м.

Технічні характеристики
Вага:

• • Снаряд ERFB із підривником — 47,7 кг
  • Снаряд ERFB-BB із підривником — 50 кг
  • M1 WP ERFB, номінальна вага — 47,7 кг

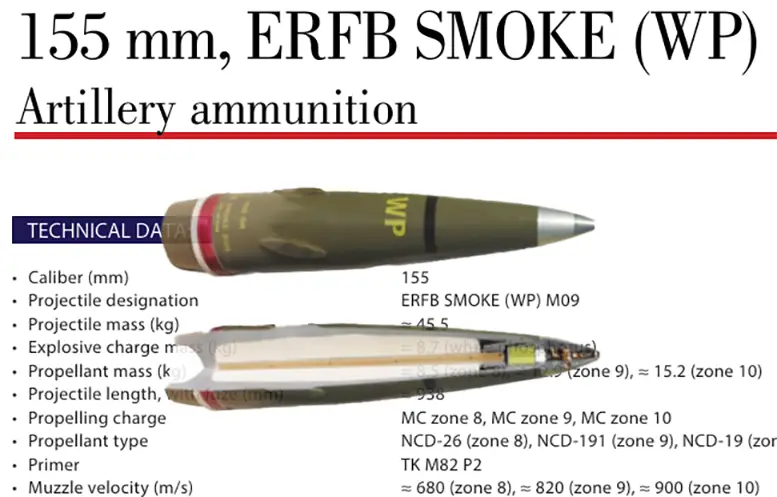

  • ERFB SMOKE (WP) M09 (Малазія) – 45,5 кг
  • Заповнення — 7,6 кг WP

Довжина з підривником:

• • ERFB — 938 мм
  • ERFB-BB — 958 мм

Діаметр:

• • По виступам — 154,69 мм
  • По ведучій стрічці — 157,86 мм

Тиск у камері (типовий): 3 500 бар

Початкова швидкість:

• • ERFB — 897 м/с
  • ERFB-BB — 895 м/с

Максимальна дальність:

• • ERFB — 30 000 м
  • ERFB-BB — 38 000 м

Робочий діапазон температур: від -20 до +60°C

Допустимі підривники:

• Ударної дії (PD): M557, серія M78, M572, M739, Fuchs PD M841
• Механічно-часові (MTSQ): M564, M582A1
• Близькодії (Prox): серія M514, Fuchs M8513
• Електронні: NINA, ZELAR, Fuchs M8611 та інші

Аналогічні снаряди:

Китай КНР

Виробник: China North Industries Corporation (NORINCO)
Тип: 155 мм ERFB Smoke WP
Опис: Оснащений підривником PD M739. Утворює дим протягом 55–65 секунд. Вага снаряда — 46,5 кг, початкова швидкість — 795,5 м/с. Максимальна дальність — 26 000 м (ERFB).
Нідерланди

Виробник: Eurometaal NV
Тип: 155 мм ERFB і ERFB-BB Smoke WP
Опис: Відповідає зазначеним характеристикам. Доступний для виробництва. Також виготовляється метальний заряд No 16.
Сінгапур

Виробник: Chartered Ammunition Industries
Тип: 155 мм ERFB-HB-WP, ERFB-BB-WP
Опис: Стандартні характеристики. Також виробляється унітарний картуз C30. Дальність ERFB-HB-WP зі стволів калібру 39 становить 24 400 м, а ERFB-BB-WP — 30 500 м.

Південна Африка

Виробник: Denel (Pty) Limited (SWARTKLIP)
Тип: 155 мм ERFB або ERFB-BB M1 WP
Опис: Відповідає зазначеним характеристикам. Розроблений для артилерійських систем LIW 155 мм G5 та G6. Виробництво за необхідності.

Швейцарія

Виробник: NORICUM
Тип: SEN-155 мм WP-Smoke
Опис: Пропонується компанією T & T Technology Trading Limited. Вага з хвостовиком — 48 кг, з BB — 50 кг. Оснащений підривником PD M739 або ET DM 52.

 Джерело: Janes
