Підривники механічні годинникового типу з ударною дією

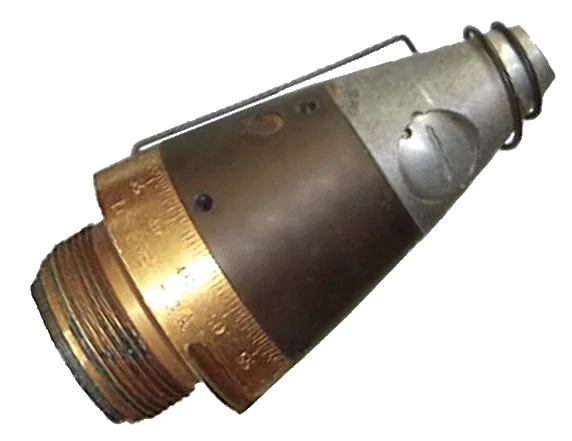

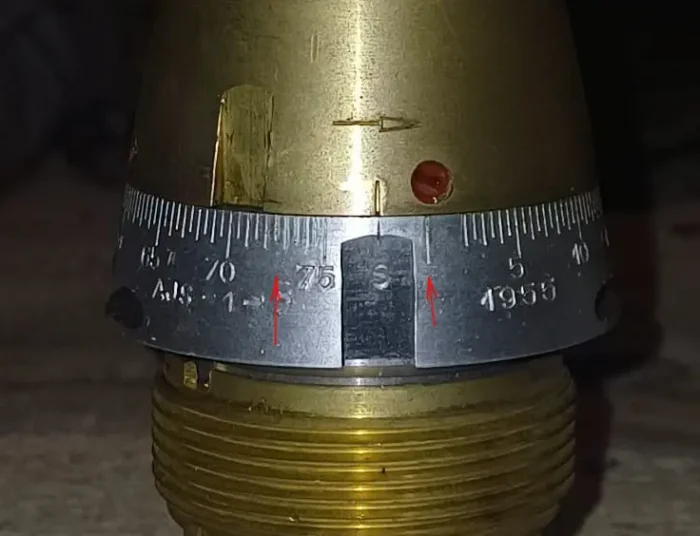

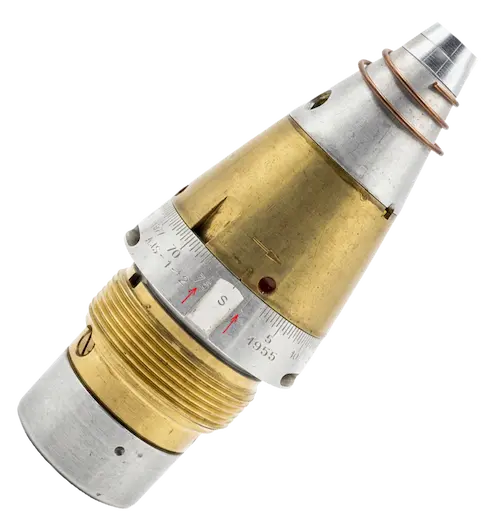

Підривник M501A1 і M501 – механічний, годинникового типу з ударною та дистанційною дією подвійного призначення.   Використовується для артилерійських снарядів гаубиць 105-мм і 155-мм та мінометів калібром від 105-мм

Установка такого типу підривників здійснюється шляхом повороту рухомої частини корпусу (шкали) до співпадіння відповідного часового показника з нерухомою частиною корпусу підривника (індексу).

– загальна довжина: – 10,16 см;
– видима довжина: – 7,62 см;
– діаметр різьби: – 51 мм;
– вага: –  453 г;
– час налаштування: – від 2 до 75 сек

Установка підривника:
   Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа. Перед пострілом необхідно вийняти запобіжну чеку. У випадку пострілу з запобіжною чекою ініціація підривника не відбудеться.

Установка на дистанційну дію:
   Встановлюється шляхом повертання (у напрямку визначеному стрілкою на корпусі підривника) шкали налаштування часу, яка градуйована від 2 до 75 секунд до співпадіння потрібного цифрового індексу з позначкою на корпусі.

Установка на ударну дію :
  Встановлюється шляхом повертанням шкали налаштування часу (у напрямку визначеному стрілкою на корпусі підривника) з положення S (службове положення, безпечне використання) на першу не градуйовану позначку.
   Також, підривник спрацює на ударну дію (відбудеться ініціація підривника), якщо його час до зустрічі з перешкодою менший ніж встановлений на шкалі налаштування.

Застереження:

  Сильний дощ може призвести до передчасного спрацювання підривника під час пострілу.
   Під час стрільби на дистанційні (повітряні) розриви зі 155-мм гармат, можуть виникати осічки на 1 або 2 заряді, через недостатню силу відступу для звільнення механізму синхронізації. Однак тоді підривник спрацює на ударну дію.

  Підривник M501/M501A1 не є безпечним. Падіння або грубе поводження зі снарядом, укомплектованим підривником M501/M501A1, може призвести до спрацьовування детонатора та випадіння з нього окремих елементів.

   Чеку необхідно виймати безпосередньо перед пострілом.

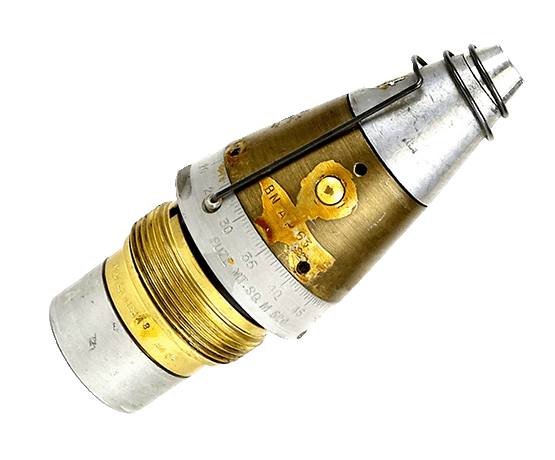

   Підривник М520А1(М520) – механічний, годинникового типу з ударною та дистанційною дією подвійного призначення, використовується для артилерійських снарядів калібром 155 мм
   Підривник можна використовувати для досягнення повітряного розриву (дистанційна дія) або ударної детонації снаряда (осколкова дія).

– довжина (з детонатором):- 12,7 см;
– вага (з детонатором):- 907 г;
– різьба підривника:- 1-7-14NS-1;
– час налаштування:- від 2 до 75 с;
– найнижча частота обертання для взведення:- 2000 об/хв.

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа. Перед пострілом необхідно вийняти запобіжну чеку. У випадку пострілу з запобіжною чекою ініціація підривника не відбудеться.

Установка на дистанційну дію:

Встановлюється шляхом повертання (у напрямку визначеному стрілкою на корпусі підривника) шкали налаштування часу, яка градуйована від 0,5 до 75 секунд до співпадіння потрібного цифрового індексу з позначкою на корпусі.

Установка на ударну дію:

Встановлюється шляхом повертанням шкали налаштування часу (у напрямку визначеному стрілкою на корпусі підривника) з положення S (службове положення, безпечне використання) на першу не градуйовану позначку.
Також, підривник спрацює на ударну дію (відбудеться ініціація підривника), якщо його час до зустрічі з перешкодою менший ніж встановлений на шкалі налаштування.

Різниця між типами підривників М520 та М520А1:

Механізм затримки в підривнику М520А1 спрацьовує на відстані 60 м від дульного зрізу після пострілу, а в підривнику М520 на відстані 45 м.

Застереження:

Стрільба під час сильного дощу може призвести до передчасного спрацювання підривника.
Під час стрільби на дистанційні розриви зі 155-мм гаубиць M1, M1A1 або M45 можуть виникати осічки на 1 або 2 заряді, через недостатню силу інерції для звільнення механізму синхронізації. Однак тоді підривник спрацює на ударну дію.

Чеку необхідно виймати безпосередньо перед пострілом.

Різниця в установках дистанційного підривника М564 та М520А1

Загальні відомості

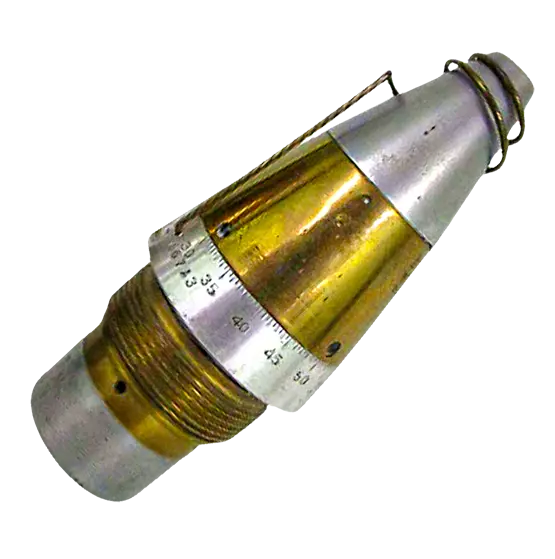

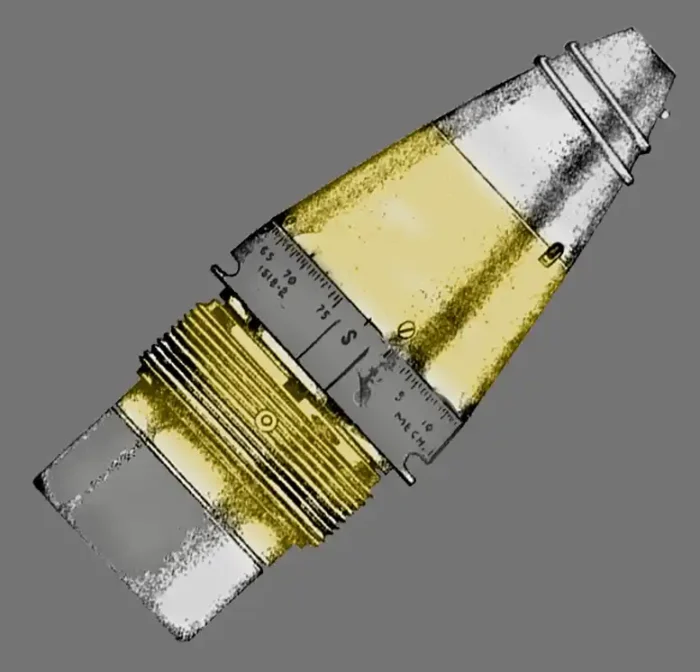

M67A3 — це механічний підривник з годинниковою дією, який використовується з осколково-фугасними снарядами калібрів від 105 мм до 280 мм (лише польові гармати), а також із 90-мм осколково-фугасним снарядом M71. Завдяки збільшеному діапазону часу роботи, цей підривник замінив серію TSQ M55 для дальнього підриву у зазначених калібрах.

Опис

Підривник M67A3 має такі самі розміри, вагу і форму, як підривник M43A4 й так само не має ударного елемента. Часова дія базується на годинниковому механізмі, який включає відкидаючі пружини та зубчасту передачу, що взаємодіє з регулятором швидкості. Корпус підривника має гравіювання з градацією у 0,5 секунди до 75 секунд (S).

Підривник транспортується в безпечному стані, із захисним дротом, що проходить через його корпус та шток ударника. Цей дріт забезпечує додаткову безпеку при поводженні з підривником до моменту його підготовки до стрільби. При підготовці до стрільби дріт необхідно видалити.

Принцип дії

Функціонування M67A3 схоже на M43A4, за винятком того, що механізм регуляції часу підривника M67A3 забезпечує час роботи до 75 секунд. Крім того, захисна пластина запобігає спрацьовуванню підривника, якщо він встановлений на час менше ніж 1,5 секунди.

Довжина:

• Загальна (включно з підсилювачем): 150,62 мм
• Видима частина: 94,99 мм
• Вага (включно з підсилювачем): 0,97 кг
• Різьба: 2-12NS-1

Установка підривника:

Зняти транспортний ковпак із снаряда.

Оглянути різьбу отвору для підривника на предмет наявності сторонніх предметів, які можуть заважати правильному монтажу.

Вкрутити підривник з підсилювачем у снаряд вручну, після чого затягнути його ключем.
Видалити захисний дріт, витягнувши його з отвору та знявши з головки підривника.

Встановити необхідний час дії підривника, обертаючи нижню кришку до потрібного значення, для завершення підготовки до стрільби.

Підривник M67A3 не має ударної дії.
Захисна пластина запобігає спрацьовуванню підривника, якщо він встановлений на час менше ніж 1,5 секунди.

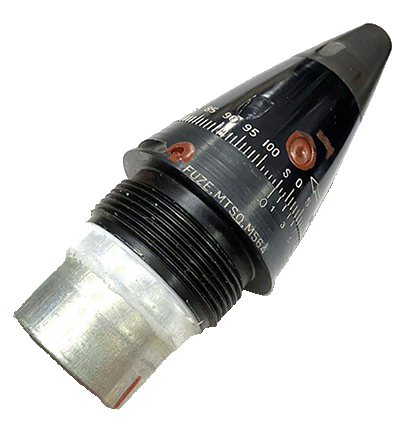

   M564 американський, осколково-фугасний (HE), механічно-часовий надшвидкий (MTSQ), підривник годинникового типу з ударною та дистанційною дією подвійного призначення, що використовується для артилерійських снарядів калібру 105-мм і 155-мм.

– вага:- 907 г;
– довжина загальна: – 12,7 см;
– довжина видима – 7,62 см;
– різьба підривника – 212-UNS-1A;
– взведення підривника під час пострілу — від дульного зрізу: – 66 м

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа

Установка на дистанційну дію:

Встановлюється шляхом повертання (у напрямку визначеному стрілкою на корпусі підривника) шкали налаштування часу, яка градуйована від 2 до 100 секунд до співпадіння потрібного цифрового індексу з позначкою на корпусі.

Установка на ударну дію:

У випадку, якщо необхідна ударна дія (осколкова дія) (установочну шкалу встановити в положення «90 секунд»). Також, підривник спрацює на ударну дію (відбудеться ініціація підривника), якщо його час до зустрічі з перешкодою менший ніж встановлений на шкалі налаштування. Або якщо механізм синхронізації несправний, детонація буде ініційована тим, що жало ударника під час удару, різко просунеться у напрямку до капсуля детонатора та ініціює підрив детонатора

Застереження:

Підривники, виготовлені до січня 1970 року, повинні бути встановлені на 90 секунд, якщо потрібна лише ударна дія.

Підривники які, випускаються з січня 1970 року якщо потрібна ударна дія, можна встановити на «S» або «90 секунд». Однак поточні доктрини передбачають, що всі підривники M564, незалежно від виробництва та дати повинні встановлюватися на 90 секунд, якщо потрібна ударна дія. Можливе передчасне спрацювання під час стрільби в дощ. Щоб уникнути випадкового спрацьовування, ні в якому разі не кидайте, не котіть і не ударяйте по підривнику.

Різниця в установках дистанційного підривника М564 та М520А1

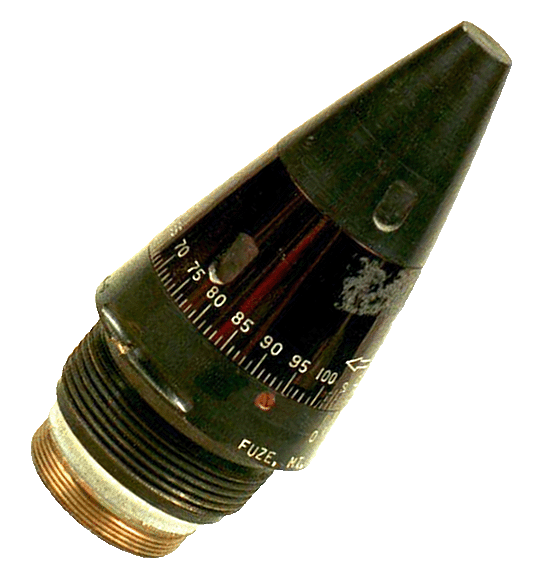

M565 американський, осколково-фугасний (HE), механічно-часовий  (MT), підривник годинникового типу з ударною та дистанційною дією подвійного призначення, що використовується для артилерійських снарядів калібру 105-мм і 203-мм.

Підривник M565 багато в чому схожий на M564, за винятком того, що в ньому немає надшвидкої дії,  відсутні вузол точкового підриву та допоміжний кожух.

Його можна встановити від 2 до 100 секунд і використовує ноніусну шкалу для забезпечення точності 0,1 секунди.

– вага:- 930 г;
– довжина загальна: – 134,1 см;
– довжина видима – 95,8 мм;
– різьба підривника – 212-UNS-1A;

– температурний режим: -40сº/+52сº
– зведення підривника під час пострілу  від дульного зрізу: – 61 м

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа

Установка на дистанційну дію:

Встановлюється шляхом повертання (у напрямку визначеному стрілкою на корпусі підривника) шкали налаштування часу, яка градуйована від 2 до 100 секунд до співпадіння потрібного цифрового індексу з позначкою на корпусі.

Установка на ударну дію:

У випадку, якщо необхідна ударна дія (осколкова дія) (установочну шкалу встановити в положення «90 секунд»). Також, підривник спрацює на ударну дію (відбудеться ініціація підривника), якщо його час до зустрічі з перешкодою менший ніж встановлений на шкалі налаштування. Або якщо механізм синхронізації несправний, детонація буде ініційована тим, що жало ударника під час удару, різко просунеться у напрямку до капсуля детонатора та ініціює підрив детонатора.

Застереження:

Підривники, виготовлені до січня 1970 року, повинні бути встановлені на 90 секунд, якщо потрібна лише ударна дія.

Підривники які, випускаються з січня 1970 року якщо потрібна ударна дія, можна встановити на «S» або «90 секунд». Однак поточні доктрини передбачають, що всі підривники M565, незалежно від виробництва та дати повинні встановлюватися на 90 секунд, якщо потрібна ударна дія. Можливе передчасне спрацювання під час стрільби в дощ. Щоб уникнути випадкового спрацьовування, ні в якому разі не кидайте, не котіть і не ударяйте по підривнику.

Підривник серії M577 такий самий, як і підривник серії M582, за винятком того, що він містить інший детонуючий склад і ковпачок.

Підривник M582 – механічний, годинникового типу з ударною та дистанційною дією використовується з: 155-мм снарядами HE, M107;  M549/M549A1 HERA; і як M110 Agent, так і WP Smoke.

Підривник містить механічний годинниковий механізм, який можна налаштувати на роботу в будь-який час від 2 до 200 секунд.

– вага – 454 г;
– довжина загальна – 12,7 см;
– довжина видима – 7,62 см;
– час налаштування: – від 2 до 200

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Установка на дистанційну дію:

Підривник встановлюється за допомогою установчого ключа або плоскої викрутки. Гвинт налаштування знаходиться з торця верхньої частини підривника, а час, який необхідно встановити, відображається на трьох циферблатах через вікно в бічній частині. Циферблат, найближчий до верхньої частини, вказує на сотні секунд або трикутник для встановлення часу. Другий циферблат вказує десятки секунд, а третій циферблат показує секунди та десяті частки секунди.

Якщо треба зменшити час підриву на підривнику, на якому вже стояв більший час необхідно повернути за годинниковою стрілкою (числа на шкалі зменшуються) принаймні на 1 секунду менше, ніж необхідне налаштування (наприклад 24,5 для 25,5). Після цього змінити напрям обертання проти годинникової стрілки і виставити необхідне значення навпроти нитки індексу на шкалі.

Якщо його треба повернути до положення транспортування та зберігання — обережно обертати за годинниковою стрілкою, поки він не перестане обертатись між ◀ 93,5 і ◀ 95,5. Після цього зупинитись і не докладати зайвих зусиль. 199.9 секунд це максимум, 200 не є настройкою що підтримується виробником. Інструкція забороняє обертати його в положення більш як 200 секунд чи менше ◀ 93.5.

Ви не можете налаштувати час, коли відображається символ ◀, тоді підривник не працюватиме належним чином.

Установка на ударну дію:

У випадку, якщо необхідна ударна дія (осколкова дія) (установчу шкалу встановити в положення ◀ 98 – контактна дія (point detonation, осколковий).

Застереження:

Підривник вважається непридатним для використання, якщо був поза своїм штатним контейнером +30 днів.
Для спрацювання установки “ударна дія” необхідна мінімальна швидкість польоту снаряда до зіткнення з перешкодою – 500 км/год.

Підривник може не спрацювати або спрацювати під час удару, якщо встановлено час до вибуху, менший, ніж потрібно для зведення підривника.

При першому пострілі потрібно зменшити установку часу на 0,2 сек, це гарантує повітряний розрив. Далі дивимося на пляму розсіювання і підбираємо висоту розриву.

Врахуйте, якщо ви зменшуєте час, то розрив можливо буде недолітним.

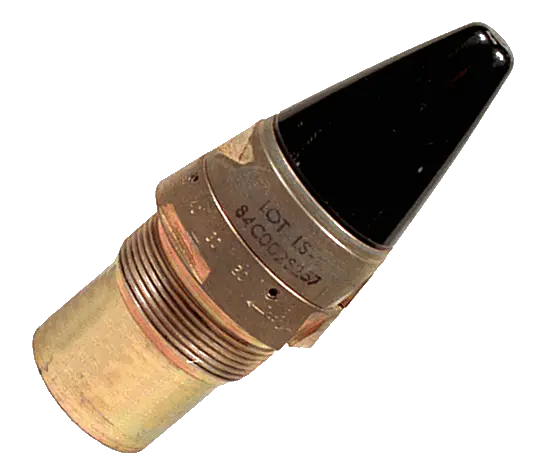

М732 підривник американського виробника, для осколково-фугасних снарядів (НЕ). Використовується для повітряного розриву снаряда з затримкою, також може працювати на ударну дію.

– колір: світло-коричневий, з чорним наконечником;
– матеріал: металевий корпус з пластиковим наконечником;
– загальна довжина: 14,7 см;
– видима довжина: 9,55 см;
– вага: 562 г;
– час налаштування: 4 – 156 сек, з кроком 2 сек.
– активація підривника, після вильоту зі ствола: приблизно 60 м.
– джерело живлення: літієва батарея, термін служби 20 років.

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа

Установка на дистанційну дію:

Одночасно натиснути вниз фіксатор  кільця встановлення часу підривника, і повернути муфту  (кільце встановлення часу) до потрібного значення. Після встановлення потрібного значення відпустити фіксатор кільця встановлення часу.

Активація підривника починається з моменту пострілу під впливом сил інерції та закінчується в момент обертання снаряда приблизно на відстані 60 м після вильоту зі ствола. В той самий час руйнується скляна ампула з електролітом, який поширюється внаслідок обертання в батареї та активує батарею та підривник.

У режимі наближення ланцюг сенсора активується за 2,8 с до встановленого часу та елемент сенсора ініціює підрив снаряду на відстані 7 м над об’єктом.

Ударна дія.

У разі відмови сенсорного режиму активується ударний режим.

Застереження:

Споряджений снаряд зі  встановленим підривником заборонено підіймати схопившись за підривник.

Підривник був розроблений як удосконалення підривника M732 для сумісності з АРС.

Підривник німецького виробника, механічний годинникового типу з ударною дією (PD). Використовується як зі снарядами повітряного розриву (димові, освітлювальні), так і з осколково-фугасними боєприпасами.

– тип: механічний, ударно-часовий підривник;
– матеріал: металевий корпус;
– загальна довжина: 12,4 см;
– видима довжина: 9,9 см;
– діаметр: 6,1 см;
– діаметр різьблення: 5,1 см;
– вага: 670 г;
– часовий діапазон установки: 2-150 с;
– активація підривника: після вильоту снаряда з каналу ствола 50 м

Установка на дистанційну дію:

Налаштування часу здійснюється поворотом центральної секції, яка градуйована від 2 до 150 секунд до збігу потрібного цифрового індексу з позначкою на корпусі.

Установка на ударну дію:

У випадку, якщо необхідна ударна дія (осколкова дія) (установча шкала знаходиться в початковому положенні).
Також, підривник спрацює на ударну дію, якщо його час до зустрічі з перешкодою менший ніж встановлений на шкалі налаштування. Якщо механізм синхронізації несправний, детонація буде ініційована тим, що жало ударника під час удару, різко просунеться у напрямку до капсуля
детонатора та ініціює підрив детонатора.

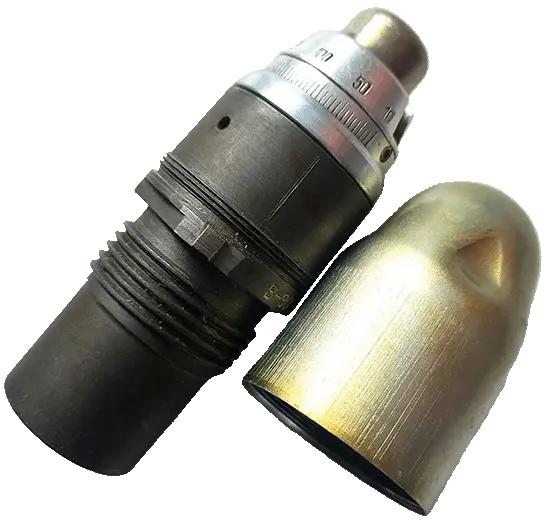

В-90 механічний підривник з годинниковим механізмом для осколково-фугасних снарядів (НЕ). Снаряди з В-90 доцільно використовувати по самохідним та буксируємим гарматам (мінометам), легко броньованій техніці, по відкрито розташованій живій силі противника, та живій силі в окопах без перекриття.

Ефективне враження відбувається при висоті розриву 10-20 м над ціллю. В випадку не спрацювання часового механізму, або помилки в установці підривника в сторону збільшення, підривник спрацює на ударну дію (PD).

Зведення підривника відбувається на відстані 50—300 м від гармати.

Даний підривник був розроблений ще в СРСР, але деякі виробники пристосували їх до стандартів НАТО змінивши посадкову різьбу. Є приклади застосування в війні України проти росії.

Заводська установка підривника В-90 (гермоковпак на підривнику) на фугасну дію. Для установки на осколкову дію безпосередньо перед стрільбою згвинтити гермоковпак ключем

Установка підривника В-90 на дистанційну дію.

Повний час дистанційної дії підривника за стаціонарних умов – 90 с. Безпосередньо перед стрільбою згвинтити гермоковпак ключем. Установка підривника на дистанційну дію може здійснюватися із використанням ключа ЗИ36 або ключа ЗИ37.

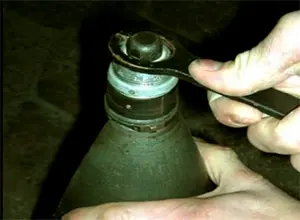

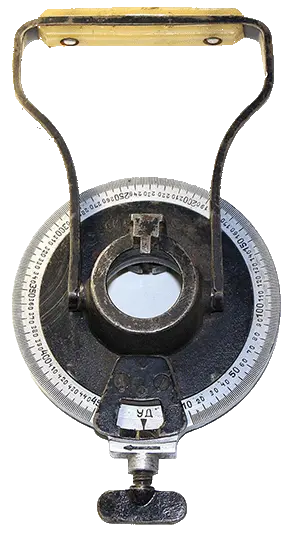

Ключ-установник ЗИ36 має шкалу, оцифровану від 10 до 450, із 440 поділками. За відсутності ключа ЗИ36 установку можна проводити ключем ЗИ37 за шкалою, нанесеною на головній втулці підривника, і має 88 поділок.

Під час стрільби у дощ для запобігання передчасним розривам на траєкторії установлювальний ковпачок не знімати!

Підривник описаний в Кропиві тільки до систем радянського зразка. Для отримання повітряного розриву гарматами 155 мм діємо наступним чином:

Підривник має шкалу на 450 поділок що відповідає 90 сек до спрацювання. Відповідно, 1 поділка 0,2 сек. Ефективна середня висота розриву 15 м над ціллю.

Спрацювання підривника встановлюють на час який відповідає польотному часу снаряда. Приціл збільшують на 10-15 тис. Після першого пострілу якщо відбувся наземний розрив, до прицілу додавати ще 10 тис, і так до появи повітряного розриву.

В дощ підривник використовувати тільки з ковпачком, що відповідає фугасній дії у випадку зіткнення з перешкодою. Часовий механізм так само спрацює як і зі знятим ковпачком.
