Порохові заряди

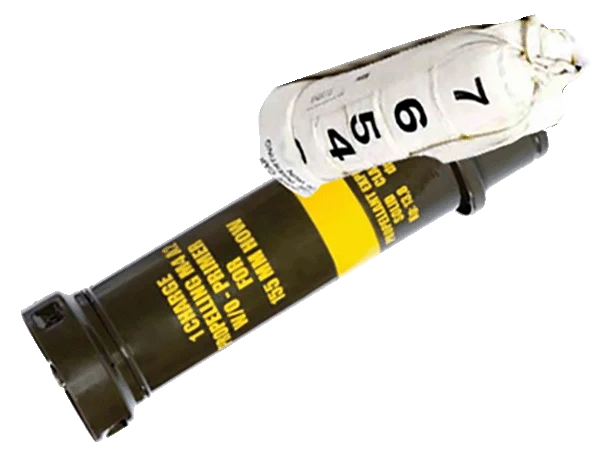

155-мм пороховий заряд M4A2 – це заряд, який використовується в 155-мм артилерійських системах. Заряд M4A2 є частиною модульної системи, що забезпечує необхідну силу для пострілу 155-мм снаряда на відстані до 14,5 км..

1. Тип і склад:

• M4A2 є напівфіксованим зарядом, тобто він може бути налаштований шляхом додавання або видалення інкрементів для досягнення бажаної дальності.
• Він складається з однокомпонентного пороху, основним компонентом якого є нітроцелюлоза.
• Заряд розділений на окремі мішечки або інкременти, які налаштовуються відповідно до потреб стрільби.

2. Функція та призначення:

• M4A2 розроблений для забезпечення різноманітності дальності. Він може бути налаштований шляхом зміни кількості інкрементів, що дозволяє обслузі гармати підібрати необхідну кількість пороху для досягнення заданої дальності.
• Підходить для близькострільних та середньострільних завдань.
• Цей заряд використовується разом з різними 155-мм снарядами, включаючи фугасні (HE), димові, освітлювальні та інші спеціалізовані боєприпаси.

3. Застосування та використання:

• Пороховий заряд M4A2 використовується зі 155-мм гаубицями, такими як самохідна гаубиця M109 і буксирована гаубиця M777, FH70 тощо.
• Зазвичай застосовується в польовій артилерії, підтримуючи як прямий, так і непрямий вогонь.

4. Компоненти:

• Заряд M4A2 містить інкременти пороху, виготовлені з нітроцелюлозних порохових гранул.
• Зазвичай його запалюють за допомогою капсуля, який ініціює згоряння пороху, швидко утворюючи гази, що виштовхують снаряд зі ствола.

5. Характеристики та продуктивність:

• M4A2 забезпечує помірну початкову швидкість, що дозволяє ефективно вражати цілі на різних відстанях.
• Він забезпечує баланс між вагою пороху та можливістю регулювати дальність, що робить його придатним для широкого спектра тактичних ситуацій.

6. Питання безпеки:

• Перевезення та зберігання M4A2 вимагають ретельного дотримання правил безпеки, оскільки він містить вибуховий порох.
• Необхідно дотримуватися відповідних процедур для запобігання передчасному запаленню або випадковому вибуху.

Пороховий заряд M4A2 з його гнучким дизайном є основною частиною сучасної артилерії, надаючи артилерійським підрозділам необхідну адаптивність для виконання різних бойових завдань.

Боїться вологи. Просушити можна на теплому повітрі без попадання сонячних променів, або в приміщені.

Перед використання продивіться надійність кріплення пучків пороха. Часті випадки коли заряди в ході стрільби випадають через ненадійне кріплення.

Порівняльна таблиця зарядів M3A1, M4A2 та M4A1 при стрільбі гарматою М126 на САУ М109:

Заряд 1 M3A1 – 207,3 м/с – дальність 3900 м
Заряд 2 M3A1 – 236,2 м/с – дальність 4900 м
Заряд 3 M3A1 – 275,8 м/с – дальність 6500 м
Заряд 4 M3A1 – 317 м/с – дальність 8200 м
Заряд 5 M3A1 – 374,9 м/с – дальність 9800 м

Заряд 3 M4A2 – 269,7 м/с – дальність 6200 м
Заряд 4 M4A2 – 313,9 м/с – дальність 8000 м
Заряд 5 M4A2 – 373,4 м/с – дальність 9800 м
Заряд 6 M4A2 – 461,8 м/с – дальність 12000 м
Заряд 7 M4A2 – 562,4 м/с – дальність 14600 м

Заряд 3 M4A1 – 274,3 м/с – дальність 6300 м
Заряд 4 M4A1 – 316,4 м/с – дальність 8000 м
Заряд 5 M4A1 – 374,6 м/с – дальність 9700 м
Заряд 6 M4A1 – 463,3 м/с дальність 12 000 м
Заряд 7 М4А1 – 563,9 м/с – дальність 14600 м

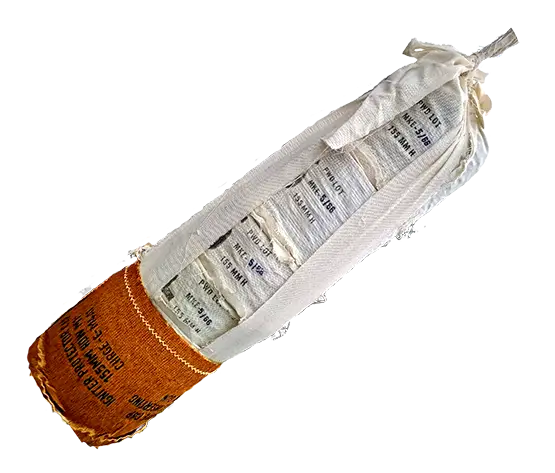

Пороховий заряд M4A1 – це 155-мм артилерійський заряд, розроблений для використання з різними артилерійськими системами, забезпечуючи необхідну силу для різних типів 155-мм снарядів. Ось детальний огляд:

1. Тип і склад:

M4A1 – це напівфіксований заряд з модульними інкрементами, які дозволяють гнучко регулювати дальність і швидкість снаряда. Він використовує однокомпонентний порох, основним компонентом якого є нітроцелюлоза, подібно до інших зарядів, як-от M4A2, але з певними відмінностями у геометрії зерен або добавках для досягнення специфічних вимог продуктивності.

2. Функція та призначення:

M4A1 використовується для контролю дальності та початкової швидкості артилерійських снарядів. Це досягається шляхом зміни кількості інкрементів, доданих до заряду. Заряд підходить для стрільби фугасними (HE), димовими, освітлювальними та іншими видами спеціальних снарядів. Гнучкість є ключовою перевагою M4A1, що робить його придатним як для середньої, так і для далекої дальності артилерійських місій.

3. Застосування та використання:

Пороховий заряд M4A1 в основному використовується з 155-мм гаубицями, такими як самохідна гаубиця M109 і буксована гаубиця M777. Він особливо корисний у ситуаціях, коли необхідно варіювати дальність стрільби, дозволяючи артилерійським підрозділам швидко налаштовувати свій профіль вогню для ефективного ураження різних дальностей.

4. Компоненти:

M4A1 складається з мішечків з інкрементами, наповнених нітроцелюлозним порохом. Заряд запалюється за допомогою капсуля, який запускає швидке згоряння пороху, створюючи необхідний тиск газу для виштовхування снаряда.

5. Характеристики продуктивності:

У порівнянні з M4A2, M4A1 має дещо інші характеристики щодо початкової швидкості та максимальної дальності, як показано в порівняльних даних:

• Заряд 3: 274,3 м/с, дальність 6 300 м
• Заряд 4: 316,4 м/с, дальність 8 000 м
• Заряд 5: 374,6 м/с, дальність 9 700 м
• Заряд 6: 463,3 м/с, дальність 12 000 м
• Заряд 7: 563,9 м/с, дальність 14 600 м

6. Питання безпеки:

M4A1 слід використовувати з суворим дотриманням протоколів безпеки через наявність вибухових матеріалів. Важливо зберігати заряд у сухих та контрольованих за температурою умовах, оскільки вплив вологи може погіршити його характеристики.

7. Основні відмінності від M4A2:

M4A1 і M4A2 схожі за основним дизайном, але можуть відрізнятися складом пороху, розміром зерен та характеристиками продуктивності. M4A1 зазвичай забезпечує трохи вищу початкову швидкість і оптимізований для досягнення більшої дальності з певними снарядами.

Пороховий заряд M4A1 залишається важливим компонентом 155-мм артилерійських систем, надаючи гнучкість та вогневу міць, необхідні для ефективних артилерійських операцій у різних ситуаціях.

– Загальна вага: 6,35 кг
– Вага порохового заряду: 6,08 кг
– Довжина: 53,34 см
– Температурний режим: -40 °C/ +52 °C

Порівняльна таблиця зарядів M3A1, M4A2 та M4A1 при стрільбі гарматою М126 на САУ М109:

Заряд 1 M3A1 – 207,3 м/с – дальність 3900 м
Заряд 2 M3A1 – 236,2 м/с – дальність 4900 м
Заряд 3 M3A1 – 275,8 м/с – дальність 6500 м
Заряд 4 M3A1 – 317 м/с – дальність 8200 м
Заряд 5 M3A1 – 374,9 м/с – дальність 9800 м

Заряд 3 M4A2 – 269,7 м/с – дальність 6200 м
Заряд 4 M4A2 – 313,9 м/с – дальність 8000 м
Заряд 5 M4A2 – 373,4 м/с – дальність 9800 м
Заряд 6 M4A2 – 461,8 м/с – дальність 12000 м
Заряд 7 M4A2 – 562,4 м/с – дальність 14600 м

Заряд 3 M4A1 – 274,3 м/с – дальність 6300 м
Заряд 4 M4A1 – 316,4 м/с – дальність 8000 м
Заряд 5 M4A1 – 374,6 м/с – дальність 9700 м
Заряд 6 M4A1 – 463,3 м/с дальність 12 000 м
Заряд 7 М4А1 – 563,9 м/с – дальність 14600 м

Боїться вологи. Просушити можна на теплому повітрі без попадання сонячних променів, або в приміщені.

Перед використання продивіться надійність кріплення пучків пороху. Часті випадки коли заряди в ході стрільби випадають через ненадійне кріплення.

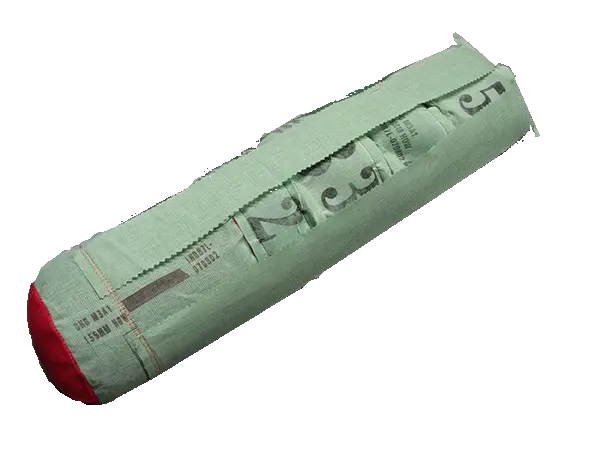

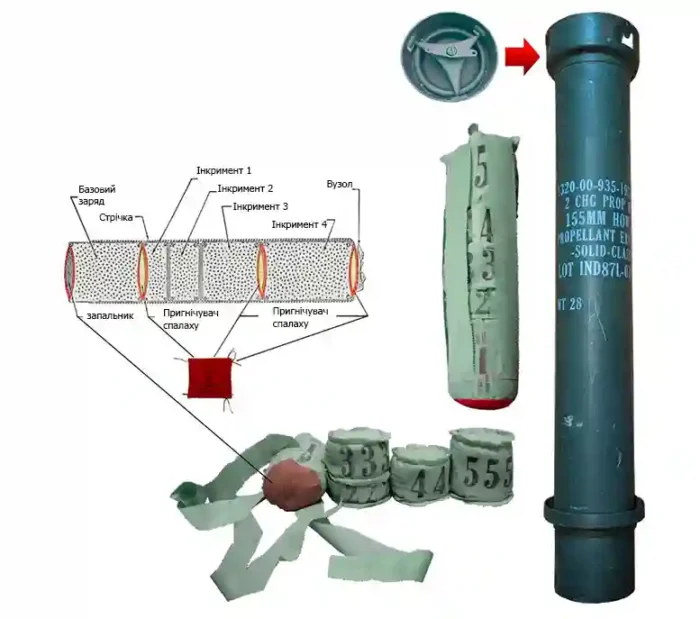

Порівняльна таблиця зарядів M3A1 та M4A2 при стрільбі гарматою М126 на САУ М109:

Заряд 1 M3A1 – 207,3 м/с – дальність 3900 м
Заряд 2 M3A1 – 236,2 м/с – дальність 4900 м
Заряд 3 M3A1 – 275,8 м/с – дальність 6500 м
Заряд 4 M3A1 – 317 м/с – дальність 8200 м
Заряд 5 M3A1 – 374,9 м/с – дальність 9800 м

Заряд 3 M4A2 – 269,7 м/с – дальність 6200 м
Заряд 4 M4A2 – 313,9 м/с – дальність 8000 м
Заряд 5 M4A2 – 373,4 м/с – дальність 9800 м
Заряд 6 M4A2 – 461,8 м/с – дальність 12000 м
Заряд 7 M4A2 – 562,4 м/с – дальність 14600 м

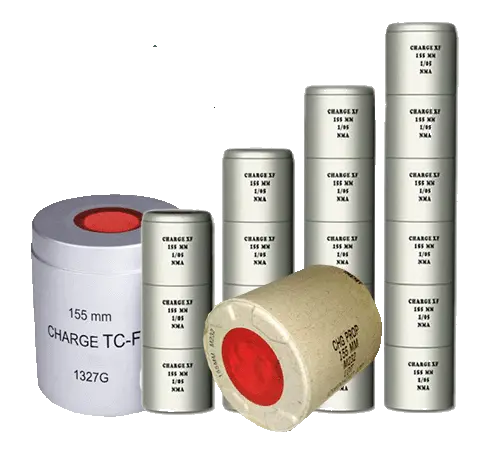

На відміну від інших метальних зарядів, комплектується базовим зарядом та 4-ма не рівномірними пороховими мішками.

Пакується як правило в контейнер по 2 комплекти.

– Загальна вага: 5,21 кг
– Довжина: 40,6 см
– Температурний режим: -40 °C/ +52 °C

Порівняльна таблиця зарядів M3A1 та M4A2 при стрільбі гарматою М126 на САУ М109:

Заряд 1 M3A1 – 207,3 м/с – дальність 3900 м
Заряд 2 M3A1 – 236,2 м/с – дальність 4900 м
Заряд 3 M3A1 – 275,8 м/с – дальність 6500 м
Заряд 4 M3A1 – 317 м/с – дальність 8200 м
Заряд 5 M3A1 – 374,9 м/с – дальність 9800 м

Заряд 3 M4A2 – 269,7 м/с – дальність 6200 м
Заряд 4 M4A2 – 313,9 м/с – дальність 8000 м
Заряд 5 M4A2 – 373,4 м/с – дальність 9800 м
Заряд 6 M4A2 – 461,8 м/с – дальність 12000 м
Заряд 7 M4A2 – 562,4 м/с – дальність 14600 м

Боїться вологи. Просушити можна на теплому повітрі без попадання сонячних променів, або в приміщені.

Перед використання продивіться надійність кріплення пучків пороху. Часті випадки коли заряди в ході стрільби випадають через ненадійне кріплення.

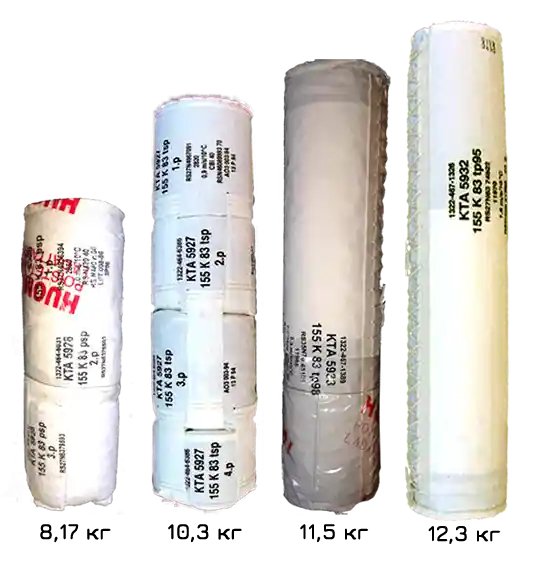

Порівняльна таблиця для комплектації та заміни іншими метальними зарядами:

Категорично забороняється заряджати 2 комплекти одночасно!

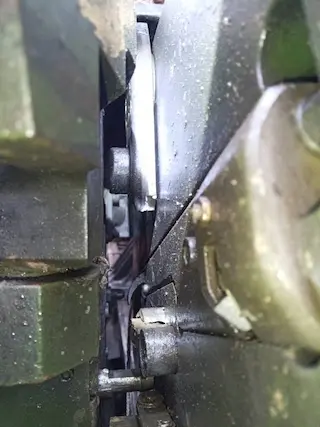

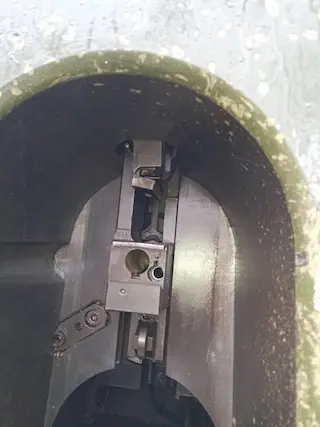

Зафіксований приклад безвідновного пошкодження гармати FH70 при заряджанні двох комплектів зарядів одночасно. Приклад:

Також ствол гармати отримав мікротріщини.

Порівняльна таблиця зарядів M3A1, M4A2 та M4A1 при стрільбі гарматою М126 на САУ М109:

Заряд 1 M3A1 – 207,3 м/с – дальність 3900 м
Заряд 2 M3A1 – 236,2 м/с – дальність 4900 м
Заряд 3 M3A1 – 275,8 м/с – дальність 6500 м
Заряд 4 M3A1 – 317 м/с – дальність 8200 м
Заряд 5 M3A1 – 374,9 м/с – дальність 9800 м

Заряд 3 M4A2 – 269,7 м/с – дальність 6200 м
Заряд 4 M4A2 – 313,9 м/с – дальність 8000 м
Заряд 5 M4A2 – 373,4 м/с – дальність 9800 м
Заряд 6 M4A2 – 461,8 м/с – дальність 12000 м
Заряд 7 M4A2 – 562,4 м/с – дальність 14600 м

Заряд 3 M4A1 – 274,3 м/с – дальність 6300 м
Заряд 4 M4A1 – 316,4 м/с – дальність 8000 м
Заряд 5 M4A1 – 374,6 м/с – дальність 9700 м
Заряд 6 M4A1 – 463,3 м/с дальність 12 000 м
Заряд 7 М4А1 – 563,9 м/с – дальність 14600 м

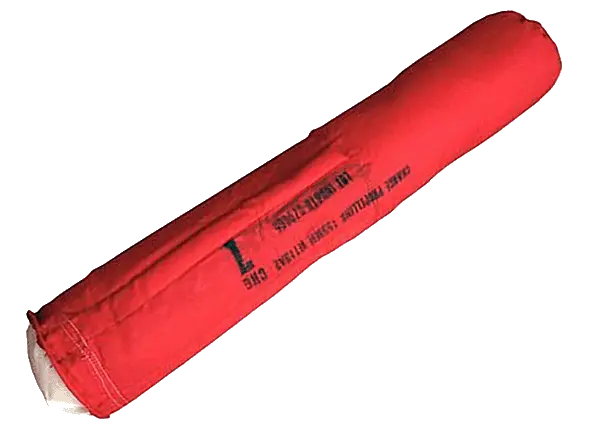

Пороховий заряд М119А2 — це пороховий заряд, без можливості комплектації, який використовується для 155-мм артилерійських систем. Він розроблений для забезпечення стабільної та надійної стрільби снарядів на  відстанях до 18 км.

Характеристики:

1. Тип: Нерегульований заряд для 155-мм гаубиць.
2. Конфігурація: Заряд М119А2 складається з семи порохових зарядів, упакованих у червоний мішок, без можливості комплектації. Він призначений для використання як єдиний комплект.
3. Добавки: Кожен заряд містить 85 грамів свинцевої фольги, яка допомагає усунути нагар окису міді, і 113 грамів сульфату калію, який зменшує видимість дульного полум’я.
4. Використання: Заряд М119А2 використовується для стрільби на великі та середні дистанції, залежно від вимог операції.

Схожі заряди на М119А2, та їх відмінність:

– М119А1: можливий переліт
– М232А1/А2 заряд 4

Містить вдосконалений редуктор спалаху, що дозволяє вести вогонь снарядами M549 та M549A1.

Заряд M119A1 укомплектований тяговим ремнем, його потрібно зняти перед заряджанням.

На різних системах та снарядах прийдеться експериментувати з дальністю. По декільком перших пострілах робіть висновок, та вносьте коректуру в ΔV в Кропиві.
М119А2 проблемний на низьких прицілах, викликає здвиг гармати.

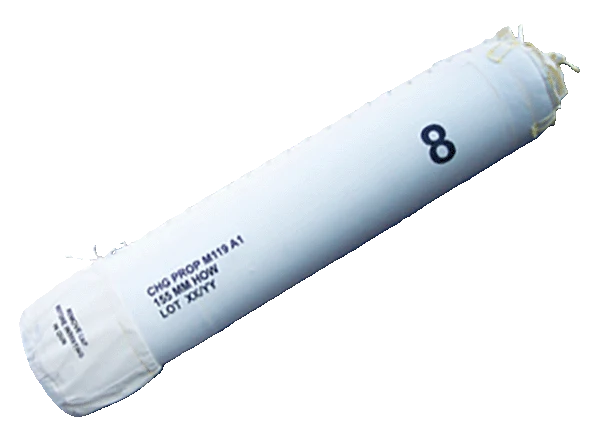

Пороховий заряд М119А1 використовується в 155-мм артилерійських системах і має характеристики, подібні до М119А2, з деякими важливими відмінностями.

Характеристики:

1. Тип: Одноразовий, немодульний заряд для 155-мм гаубиць.
2. Конфігурація: Заряд М119А1 складається з восьми порохових зарядів, упакованих у білий мішок, без можливості перекомплектації. Він оснащений тяговим ременем, який потрібно зняти перед заряджанням.
3. Добавки: Кожен заряд містить 85 грамів свинцевої фольги для усунення нагару окису міді і 113 грамів сульфату калію для зменшення видимості дульного полум’я.
4. Можливий переліт: Існує ризик перельоту при використанні заряду М119А1 порівняно з М119А2, тому слід ретельно вносити коригування.
5. Використання: Сумісний із різними артилерійськими системами і може використовуватися з різними типами снарядів.

Додаткова інформація:

Заряд М119А1 зазвичай використовується для забезпечення пропульсії 155-мм снарядів, таких як осколково-фугасні та димові. Користувачі повинні бути обережними щодо можливого перельоту та вносити коригування на основі перших кількох пострілів, особливо при використанні цифрових систем управління вогнем, таких як Кропива. Необхідно ретельно перевіряти надійність кріплення тягового ременя, щоб уникнути проблем під час заряджання.

– Загальна вага: 10 кг
– Вага порохового заряду: 9,3 кг
– Довжина: 74 см
– Температурний режим: -40 °C/ +52 °C

Схожі заряди на М119А1, та їх відмінність:

– М119А2: можливий переліт
– М232А1/А2 заряд 4

По своїм характеристикам схожий на М119А2

Містить вдосконалений редуктор спалаху, що дозволяє вести вогонь снарядами M549 та M549A1.

На різних системах та снарядах прийдеться експериментувати з дальністю. По декільком перших пострілах робіть висновок, та вносьте коректуру в ΔV в Кропиві.
М119А2 проблемний на низьких прицілах, викликає здвиг гармати.

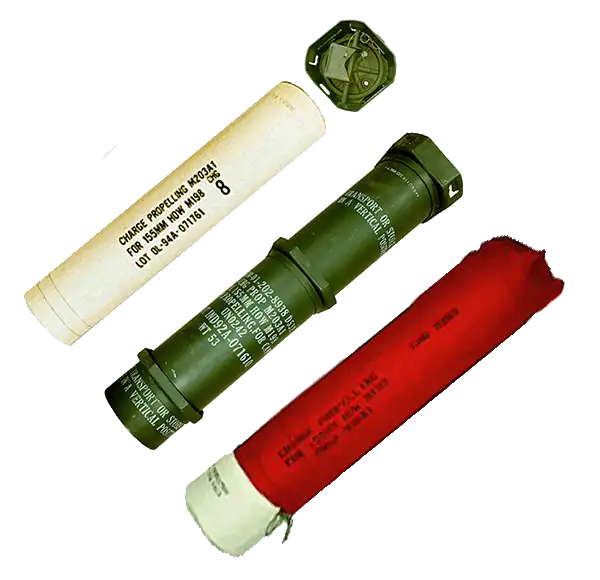

Порохові заряди М203 та М203А1 використовуються в 155-мм артилерійських системах і призначені для забезпечення надійної стрільби снарядів на різних дальностях. Як правило використовуються  для стрільби на великі відстані.

Характеристики:

1. Тип: Нерегульовані, одноразові заряди для 155-мм гаубиць.
2. Конфігурація: Заряди М203 і М203А1 мають фіксовану конфігурацію, без можливості комплектації для змінних дистанцій.
3. Добавки: Ці заряди можуть містити добавки, подібні до тих, що використовуються в інших порохових зарядах, такі як свинцева фольга для усунення нагару окису міді та сульфат калію для зменшення видимості дульного полум’я.

М203А1:

М203А1 — це унітарний пороховий заряд зони 8 для 155-мм гаубиць, який дозволяє вести вогонь на відстані до 24,7 км з гармати 39-го калібру. Заряд складається з горючої гільзи, запалювача та пучка порохових стержнів. Гільза виготовлена з крафт-паперу, який згорає після пострілу. Запалювач містить чорний порох і CBI для запалення порохових стержнів. Стержні мають низьку температуру горіння, що подовжує термін служби ствола і зменшує видимість спалаху. Для захисту ствола від мідного окису пучок порохових стержнів обгорнутий свинцевою фольгою. М203А1 — це сучасний і ефективний заряд для артилерії.

М203:

Базовий заряд М203 за конструкцією був подібний до M119 і містить гранульований порох у “червоному мішку” з центральним запальником. Оболонка заряду пошита з матерії й має шнурівку по всій довжині, що забезпечує жорсткість і структурну стабільність зібраного заряду.

Відмінності:

1. М203: Оригінальна версія заряду, яка використовується для стандартних вимог стрільби. Забезпечує стабільну пропульсію, але не має вдосконалень новіших моделей.
2. М203А1: Вдосконалена версія М203, що забезпечує кращу продуктивність, стабільність та сумісність із сучасними та далекобійний снарядами. Підходить для стрільби снарядами M549 та M549A1 завдяки вдосконаленим редукторам спалаху.

Використання:

• Заряди М203 і М203А1 використовуються для забезпечення стрільби  155-мм снарядів, таких як осколково-фугасні та далекобійні снаряди.
• При використанні цих зарядів артилеристам може знадобитися експериментувати з налаштуванням дальності залежно від артилерійської системи й типу снаряда. Спостереження за першими пострілами слід використовувати для коригування параметрів стрільби, таких як ΔV у системах управління вогнем, наприклад, Кропива.

Дальність і сумісність:

Ці заряди підходять для використання у буксированих та самохідних артилерійських системах, включаючи гармати, такі як FH70 та М109. Вони забезпечують необхідну гнучкість і продуктивність для задоволення різних оперативних потреб, особливо при стрільбі на великі відстані.

M203:

– Вага вибухової речовини: 11,8 кг
– Довжина: 76,4 см
– Температурний режим: -46 °C/ +52 °C

M203A1:

– Вага вибухової речовини: 12,7 кг (укладеної в жорстку горючу торцеву  гільзу)
– Довжина: 76,9 см
– Температурний режим: -46 °C/ +52 °C

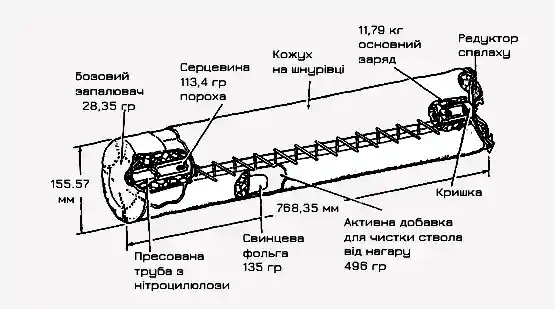

Конструкція метального заряду M203:

Заряди М203 та М203А1 не мають можливості комплектації.

Не використовується зі снарядами:

M107, M449, M449A1, M483A1, M692/M731, M718/M741, M485A1, M485A2, M110(M110E1), M110A1(M110E2), M110A2(M110E3), M116, M116B1 M116A1, M804, M804A1, M109A2/A3/A4/A5/A6, M109A1, M864.

Заряд М203А1 має підвищену стійкість до вологи

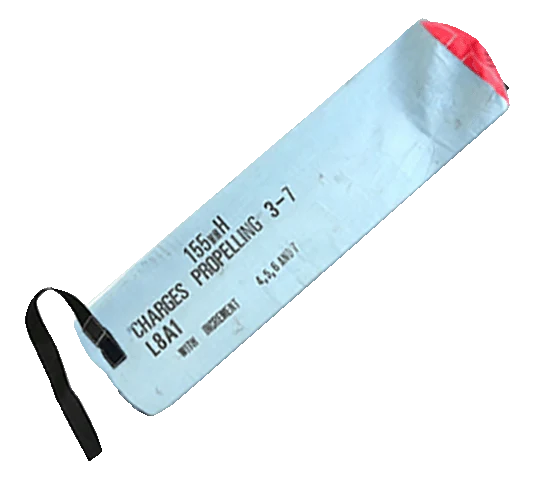

Пороховий заряд L8A1 використовується в 155-мм артилерійських системах і призначений для забезпечення стабільної стрільби снарядів на великі дистанції.  L8A1 не комплектується..

Характеристики:

1. Тип: цільний, без можливості комплектації, заряд для 155-мм гаубиць.
2. Конфігурація: L8A1 — високотехнологічний метальний заряд, схожий за характеристиками на М119А2, призначений для забезпечення високої точності та дальності стрільби з гаубиць 155 мм. Він складається з трубчастого контейнера/циліндра, у який поміщається сім порохових мішків.
3. Особливе використання в Німеччині: У Німеччині існує особливий випадок заряджання восьми порохових мішків для стрільби прямою наводкою. Якщо використовується вісім зарядів, вони всі завантажуються одночасно у великий мішок. Цей метод вже реалізований з гарматою M109 і Panzerhaubitze 2000.

Використання:

L8A1 в основному використовується з дальнобійними  осколково-фугасними снарядами, сумісний як з буксированими, так і з самохідними артилерійськими системами. Він забезпечує гнучкість, необхідну для різних оперативних сценаріїв, гарантуючи ефективну стрільбу  на різних відстанях.

Продуктивність:

• Дальність: L8A1 забезпечує стабільну продуктивність і адаптивність для різних завдань, включаючи спеціальний випадок стрільби прямою наводкою в Німеччині.
• Сумісність: Цей заряд підходить для використання в різних типах артилерійських гармат, зокрема таких, як M109 і Panzerhaubitze 2000.

Міркування щодо безпеки та використання:

Належне поводження і дотримання специфічних вимог до заряджання, таких як використання кількох порохових мішків у режимі прямої стрільби, є важливими для забезпечення безпечного та ефективного використання заряду L8A1. Цей заряд є надійним варіантом для підтримки точності та ефективності артилерійських операцій.

– Вага вибухової речовини: 9,7 кг
– Довжина: 74,3 см
– Температурний режим: -40 °C/ +52 °C

Заряд L8A1 не має можливості комплектації. Характеристики аналогічні заряду M119A2

Боїться вологи.

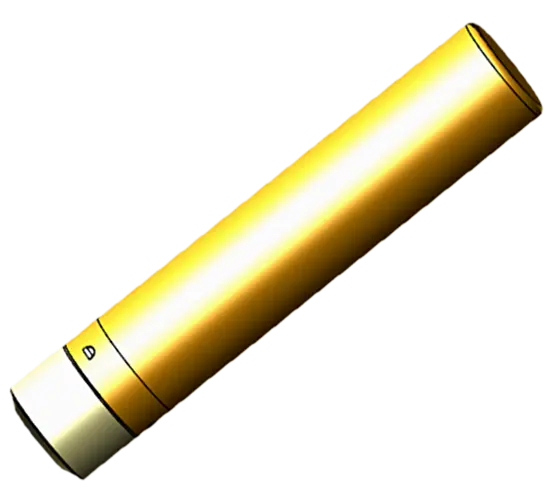

L10А1 – це високотехнологічний монолітний пороховий заряд британського виробника BAE Systems, близький по характеристиках до М203А1, для гаубиць 155 мм, який забезпечує високу точність і дальність стрільби.

L10А1 складається з трьох основних компонентів: горючої гільзи, запалювача і пучка порохових стержнів. Горюча гільза виготовлена з екологічно чистого крафт-паперу, який повністю згорає під час пострілу. Запалювач виготовлений зі спеціального складу, який забезпечує надійне запалення порохових стержнів. Порохові стержні мають оптимальну форму і розмір, які дозволяють досягати максимальної дальності стрільби 24,7 км гарматами 39 калібру, та 30 км активно-реактивним снарядом. Крім того, вони мають низьку температуру горіння, що знижує термічне навантаження на ствол і покращує його довговічність. Для захисту ствола від корозії, пучок порохових стержнів обгорнутий свинцевою фольгою.

– Загальна вага: 13,4 кг
– Вага вибухової речовини: 12,3 кг
– Довжина: 76,3 см
– Температурний режим: -46 °C/ +52 °C

Заряд L10A1 не має можливості комплектації. Характеристики аналогічні заряду M203A1

Не використовується зі снарядами:

M107, M449, M449A1, M483A1, M692/M731, M718/M741, M485A1, M485A2, M110(M110E1), M110A1(M110E2), M110A2(M110E3), M116, M116B1 M116A1, M804, M804A1, M109A2/A3/A4/A5/A6, M109A1

Заряд L10 має підвищену стійкість до вологи

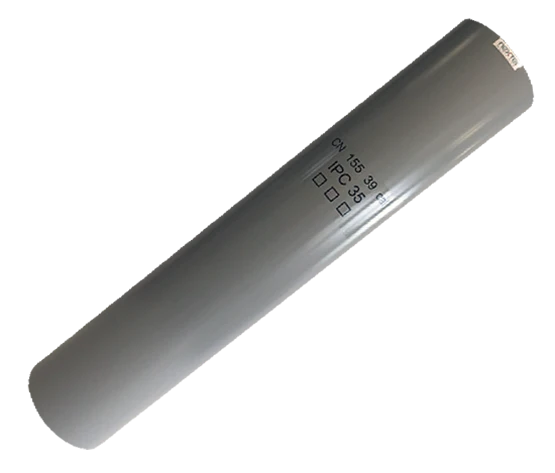

155-мм метальний заряд IPC35, французького виробника “Nexter“, спеціально призначений для гармат 155-мм/39 калібру. Він складається із горючого корпусу, що містить три мішки з порохом. Метальний заряд є комплексним рішенням як альтернатива набору американських зарядів, таких як M4A2, M119, M203. Це дешевша альтернатива модульним зарядним системам MACS, коли ключові характеристики модульної концепції заряду не потрібні.

Пороховий заряд IPC35 відповідає балістичним вимогам Спільного Балістичного Меморандуму про Взаєморозуміння (JBMoU), аналогічно до вимог модульних систем MACS. Цей заряд також можна використовувати в 45 і 52 калібрах без будь-яких обмежень.

IPC35 складається з трьох мішків з порохом. Горюча гільза виготовлена з екологічно чистого крафт-паперу, який повністю згорає під час пострілу. Запалювач виготовлений зі спеціального складу, який забезпечує надійне запалення метальних зарядів  які дозволяють досягати максимальної дальності стрільби 24,7 км гарматами 39 калібру, та 30 км активно-реактивним снарядом. Крім того, вони мають низьку температуру горіння, що знижує термічне навантаження на ствол і покращує його довговічність. До складу гільзи інтегровані хімічні елементи які забезпечують видалення нагару та міді під час пострілу.

– Тип: монолітний горючий корпус з трьома зарядами
– Загальна вага: 14 кг
– Довжина: 780 мм
– Максимальна дальність стрільби зі снарядом LU211 BB (з донним генератором):  30 км
– Температурний режим: -33 °C/ +63 °C
– Температурний режим зберігання: -33 °C/ +71 °C

Заряд IPC35 має можливість комплектації.

– Заряд 1, один мішок з порохом – відповідає М4А2 заряд 7
– Заряд 2, два мішки з порохом – відповідає М119А1
– Заряд 3 (повний), три мішки з порохом – М203А1

Заряд IPC35 має підвищену стійкість до вологи.

Метальні заряди фінського виробника компанії Nammo, серії KTA: KTA 5927, KTA 5928, KTA 5932, KTA 5933 були розроблені спеціально для застосування зі снарядами KTA 5912, KTA 5934, KTA 5938, які своєю чергою планувались використовуватись з фінською польовою, буксированою гарматою Tampella 155 K 83.

KTA 5927 має можливість комплектування – 4 заряди, КТА 5928 повний його аналог тільки з трьома зарядами.
Порохові заряди KTA 5932 та KTA 5933 не мають можливості комплектування.

Назва: KTA 5928

• Заряд 1: Вага 2,92 кг, v₀ 380 м/с
• Заряд 2: Вага 5,18 кг, v₀ 480 м/с
• Заряд 3: Вага 8,17 кг, v₀ 620 м/с

Назва: KTA 5927

• Заряд 1: Вага 2,94 кг, v₀ 380 м/с
• Заряд 2: Вага 5,20 кг, v₀ 480 м/с
• Заряд 3: Вага 8,21 кг, v₀ 620 м/с
• Заряд 4: Вага 10,3 кг, v₀ 720 м/с

Назва: KTA 5933

• Вага 11,5 кг, v₀ 800 м/с

Назва: KTA 5932

• Вага 12,3 кг, v₀ 810 м/с

Порохові заряди KTA не повністю описані в Кропиві.

Варіанти заміни:

– KTA 5927, KTA 5928 заряд 2 – M3A1 заряд 5
– KTA 5927, KTA 5928 заряд 3 – M4A2 заряд 6 (з KTA буде переліт)
– KTA 5927, KTA 5928 заряд 1 – M231, BC-E, DM82, TCME 101 заряд 2 (умовно)
– KTA 5927, KTA 5928 заряд 2 – М232, M232A1, TC-F, DM72, DM92, TCME 100 заряд 3 (умовно)
– KTA 5927 заряд 4 – M119A2 (з KTA буде невеликий недоліт)
– KTA 5933 – M203
– KTA 5932 – M203A1 (з KTA буде невеликий недоліт)

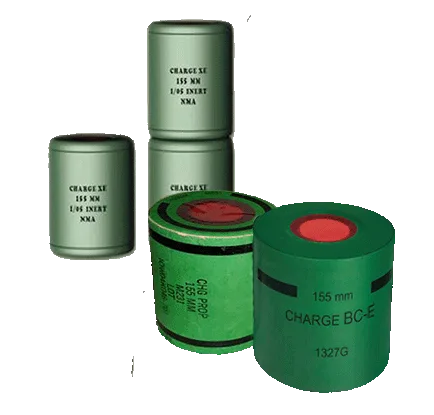

Порохові заряди М231, ВС-Е та DM82 представники самої сучасної модульної (картузної) системи заряджання MACS.

З даними зарядами використовують не більше двох картузів (зона 1, зона 2).

Переваги модульної системи заряджання:

• Повне згорання.
• Стабільні балістичні характеристики в межах від -46°C до 49°C.
• Підвищена скорострільність завдяки зручного заряджання.
• Зменшення зносу ствола.
• Тверде покриття  гарантує стійкість до механічних пошкоджень та вологостійкість.
• Сумісність з автоматичним завантаженням завдяки високим механічним властивостям.
• Зменшення витрат на заряди.
• Зниження рівня реакції на всі типи загроз.
• Покращене середовище у відділенні екіпажу завдяки зменшенню шкідливих випарів і безладу від відпрацьованих металевих ящиків і, таким чином, підвищеній ефективності екіпажу.
• Зменшення ваги укомплектованого заряду, що призводить до полегшення навантаження на розрахунок гармати та покращення системи логістики.

Заряди М231 складаються між собою в любому порядку, ВС-Е мають посадкову проточку для кріплення.  Корпус з нітроцелюлози повністю згорає після пострілу. Висока стійкість до намокання.

Не використовувати більше 2-х картузів.
Не комплектувати зі схожими зарядами М232, TC-F

Той хто почав користуватись цим зарядом відчув усі переваги модульної системи.

Легко транспортується та комплектується, не намокає.  Картузи виконані з цупкого на дотик матеріалу з високою точністю, що відповідно впливає на якість стрільби.

Обслуга гармати підмітила, що після роботи з зарядом ствол гармати стає чистим. Це можливо завдяки сучасним речовинам поміщеним в картуз.

М231 описаний в Кропиві з певними снарядами. Але у випадку відсутності даних в Кропиві для заданого снаряда його можна прирівняти:

М231 (ВС-Е) 1 картуз – М3А1 заряд 3
М231 (ВС-Е) 2 картузи – М4А2 заряд 5

Конвертація порохових зарядів – Вся інформація

Показове відео модульної системи заряджання на прикладі порохового заряду DM72

Порохові заряди М232,  TС-F та TCME 100 представники самої сучасної модульної (картузної) системи заряджання MACS.

З даними зарядами використовують  більше двох картузів (зона 3, зона 4, зона 5, зона 6).

Переваги модульної системи заряджання:

• Повне згорання.
• Стабільні балістичні характеристики в межах від -46°C до 49°C.
• Підвищена скорострільність завдяки зручного заряджання.
• Зменшення зносу ствола.
• Тверде покриття  гарантує стійкість до механічних пошкоджень та вологостійкість.
• Сумісність з автоматичним завантаженням завдяки високим механічним властивостям.
• Зменшення витрат на заряди.
• Зниження рівня реакції на всі типи загроз.
• Покращене середовище у відділенні екіпажу завдяки зменшенню шкідливих випарів і безладу від відпрацьованих металевих ящиків і, таким чином, підвищеній ефективності екіпажу.
• Зменшення ваги укомплектованого заряду, що призводить до полегшення навантаження на розрахунок гармати та покращення системи логістики.

Заряди М232 складаються між собою в любому порядку, ВС-Е  та TCME 100 мають посадкову проточку для кріплення.  Корпус з нітроцелюлози повністю згорає після пострілу. Висока стійкість до намокання.

– Загальна вага: 1,93 кг
– Вага пороху: 1,5 кг
– Діаметр: 158 мм
– Довжина: 155 мм
– Температурний режим: -46 °C/ +49 °C

Той хто почав користуватись цим зарядом відчув усі переваги модульної системи.

Легко транспортується та комплектується, не намокає.  Картузи виконані з цупкого на дотик матеріалу з високою точністю, що відповідно впливає на якість стрільби.

Обслуга гармати підмітила, що після роботи з зарядом ствол гармати стає чистим. Це можливо завдяки сучасним речовинам поміщеним в картуз.

М232 описаний в Кропиві з певними снарядами. Але у випадку відсутності даних в Кропиві для заданого снаряда його можна прирівняти:

М232  3 картузи – М4А2 заряд 7
М232  4 картузи – М119А2
М232  5 картузів – М203А1

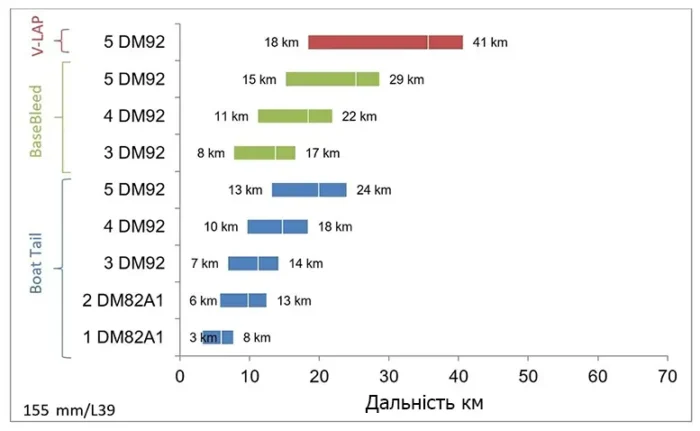

Таблиця дальності для зарядів DM72/DM92 при стрільбі гарматою 39 калібру представлена виробником корпорацією Rheinmetall

Конвертація порохових зарядів – Вся інформація

Показове відео модульної системи заряджання на прикладі порохового заряду DM72

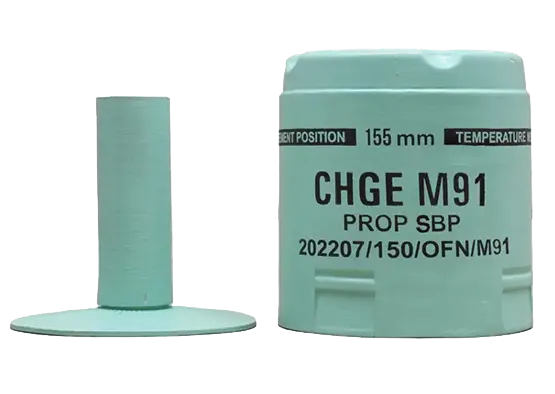

Порохові заряди M91 представники самої сучасної модульної (картузної) системи заряджання, представлені  корпорацією Indian Ordnance Factories (Індія).

Дані заряди використовуються тільки в комплектації 1-го, або 2-х картузів (зона 1, зона 2).

Схожі за балістичними характеристиками з пороховими зарядами М231, BC-E, DM82

Заряди М91 мають посадкову проточку для кріплення.  Корпус з нітроцелюлози повністю згорає після пострілу. Висока стійкість до намокання.

Переваги модульної системи заряджання:

• Повне згорання.
• Стабільні балістичні характеристики в межах від -40°C до 60°C.
• Підвищена скорострільність завдяки зручного заряджання.
• Зменшення зносу ствола.
• Тверде покриття  гарантує стійкість до механічних пошкоджень та вологостійкість.
• Сумісність з автоматичним завантаженням завдяки високим механічним властивостям.
• Зменшення витрат на заряди.
• Зниження рівня реакції на всі типи загроз.
• Покращене середовище у відділенні екіпажу завдяки зменшенню шкідливих випарів і безладу від відпрацьованих металевих ящиків і, таким чином, підвищеній ефективності екіпажу.
• Зменшення ваги укомплектованого заряду, що призводить до полегшення навантаження на розрахунок гармати та покращення системи логістики.

– Загальна вага: 1,93 кг
– Вага пороху: 1,5 кг
– Діаметр: 158 мм
– Довжина: 155 мм
– Температурний режим: -40 °C/ +60 °C
– Термін придатності: 10 років

Той хто почав користуватись цим зарядом відчув усі переваги модульної системи.

Легко транспортується та комплектується, не намокає.  Картузи виконані з цупкого на дотик матеріалу з високою точністю, що відповідно впливає на якість стрільби.

Обслуга гармати підмітила, що після роботи з зарядом ствол гармати стає чистим. Це можливо завдяки сучасним речовинам поміщеним в картуз.

Використовувати не більше 2-х картузів.

Це “швидкий порох”. Використання понад двох елементи приводить до прискореного зносу ствола. Існує ризик пошкодження ствола гармати.

Конвертація порохових зарядів – Вся інформація

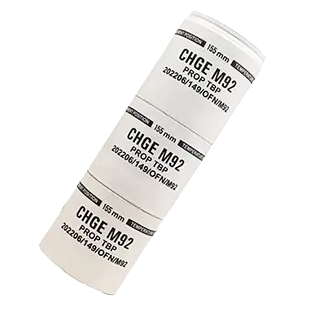

Порохові заряди M92 представники самої сучасної модульної (картузної) системи заряджання, представлені  корпорацією Indian Ordnance Factories (Індія).

Дані заряди використовуються  в комплектації 3, 4, 5, 6 картузів (зона 3, зона 4, зона  5, зона  6). Близькі за балістичними характеристиками з пороховими зарядами М232, M232A1, TC-F, DM72, TCME 100

Заряди М92 мають посадкову проточку для кріплення.  Корпус з нітроцелюлози повністю згорає після пострілу. Висока стійкість до намокання.

Переваги модульної системи заряджання:

• Повне згорання.
• Стабільні балістичні характеристики в межах від -40°C до 60°C.
• Підвищена скорострільність завдяки зручного заряджання.
• Зменшення зносу ствола.
• Тверде покриття  гарантує стійкість до механічних пошкоджень та вологостійкість.
• Сумісність з автоматичним завантаженням завдяки високим механічним властивостям.
• Зменшення витрат на заряди.
• Зниження рівня реакції на всі типи загроз.
• Покращене середовище у відділенні екіпажу завдяки зменшенню шкідливих випарів і безладу від відпрацьованих металевих ящиків і, таким чином, підвищеній ефективності екіпажу.
• Зменшення ваги укомплектованого заряду, що призводить до полегшення навантаження на розрахунок гармати та покращення системи логістики.

– Загальна вага: 1,93 кг
– Вага пороху: 1,5 кг
– Діаметр: 158 мм
– Довжина: 155 мм
– Температурний режим: -40 °C/ +60 °C
– Термін придатності: 10 років

Не комплектувати зі схожими зарядами М91

Той хто почав користуватись цим зарядом відчув усі переваги модульної системи.

Легко транспортується та комплектується, не намокає.  Картузи виконані з цупкого на дотик матеріалу з високою точністю, що відповідно впливає на якість стрільби.

Обслуга гармати підмітила, що після роботи з зарядом ствол гармати стає чистим. Це можливо завдяки сучасним речовинам поміщеним в картуз.

Конвертація порохових зарядів – Вся інформація
