Радіопідривники (proximity fuze)

FU-RALEC DE F3 французький осколково-фугасний (HE), радіопідривник (Prox), використовується зі стандартними 155-мм фугасними боєприпасами НАТО. Має ударну дію (PD), та дію з затримкою. FU RALEC DE є скороченням від «Fusée Radioélectrique Double Effet» (радіоелектричний запал із подвійним ефектом).

Принцип роботи заснований на прийманні відбитого від цілі сигналу: датчик підривника є варіантом радіолокатора, тобто об’єднані в один блок радіопередавач і радіоприймач.

Поворотом ковпачка встановлюємо на ударну дію, або повітряний розрив. На корпусі підривника схематично показано наземне та повітряне спрацювання.

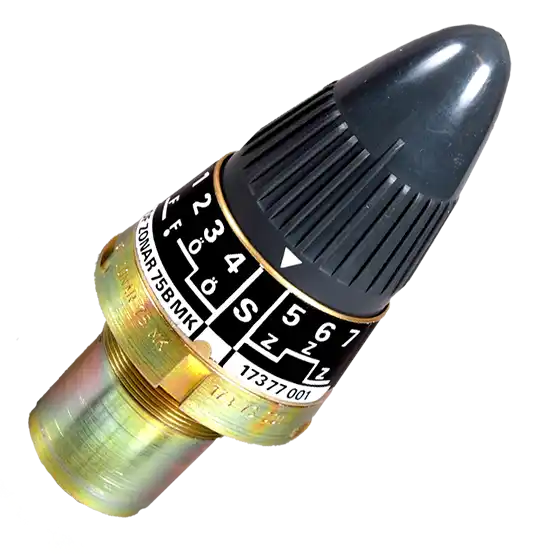

OF Zonar 75B – радіопідривник (Prox) шведського виробника розроблений спеціально для системи Archer, з використанням снарядів SGR77, ÖVNGR54-77 Z, M77. Забезпечує декілька діапазонів осколкової (НЕ), фугасної, фугасної точкової (PD) дії, та дії з затримкою. Також є можливість встановлення повітряного розриву. Допускається експлуатація з іншими снарядами країн НАТО.

Повітряний розрив забезпечується прийманням відбитого від цілі сигналу: датчик підривника є варіантом радіолокатора, тобто об’єднані в один блок радіопередавач і радіоприймач.

Захищений від падіння 1,5 м, вологозахищений.

– довжина: – 164  мм;
– діаметр: – 61 мм;
– вага: – 770 гр;
– країна виробник: – Швеція
– пакування: герметичний ящик, 12 шт

Має вісім положень установки:

S – Положення для транспортування;
1F – Фугасна дія з затримкою (Delay);
2F – Стандартна фугасна дія;
3Ö – Надчутлива осколкова дія. Розрив відбудеться при любому дотику. Корисно для досягнення повітряного розриву в лісосмузі;
4Ö – Стандартна осколкова дія;
5Z – Повітряний розрив, 3-6 м над ціллю, для ураження ж/с;
6Z – Високий повітряний розрив, 6-12 м над ціллю, для ураження ж/с;
7Z – Точковий розрив, для ураження бронетехніки

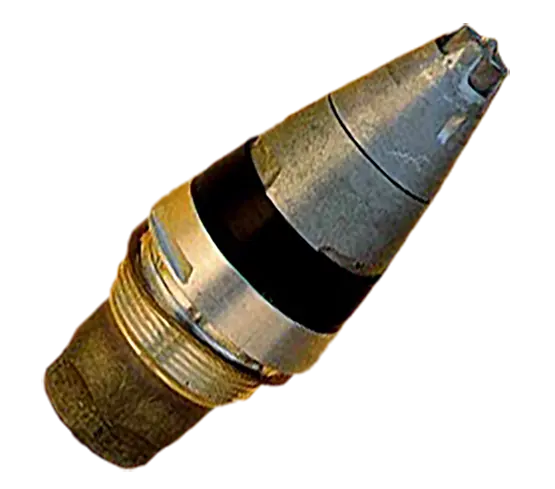

PPD-440 — норвезький осколково-фугасний (HE) багатоцільовий підривник, який використовується як безконтактний підривник з можливістю детонації при ударі або може використовуватися лише для ударної дії зі снарядами калібру 155 та 203 мм.

Ключові особливості PPD-440:

1. Багатоцільове призначення:

   • PPD-440 може функціонувати як підривник з безконтактним спрацюванням (наближенням) або як класичний ударний підривник.
   • Він використовується для різних боєприпасів, переважно для снарядів середнього та великого калібру (155 мм та 203 мм).

2. Безконтактне спрацювання:

   • У режимі наближення PPD-440 використовує радарний сенсор, який спрацьовує при досягненні певної висоти над ціллю (зазвичай близько 10 метрів).
   • Електронна система підривника аналізує сигнали, щоб точно визначити момент, коли снаряд пролітає над ціллю.

3. Резервний ударний режим:

   • Якщо з будь-якої причини безконтактне спрацювання не відбувається, активується резервний ударний режим. Це важливо для надійної роботи підривника в бойових умовах.
   • В ударному режимі підривник активується безпосередньо при контакті з ціллю.

4. Енергозабезпечення:

   • PPD-440 не використовує батареї для живлення своїх електронних систем. Замість цього він оснащений вбудованим генератором, який отримує енергію під час польоту снаряда.
   • Генератор працює завдяки пропелеру, розташованому в повітрозабірнику на наконечнику підривника. Пропелер обертається під дією зустрічного потоку повітря під час польоту снаряда, що дозволяє генерувати необхідну електричну енергію.

– довжина: 151,6 мм

– вага: 485 гр

Установка підривника:

Для встановлення підривника в режим наближення (дистанційна дія) необхідно зняти з підривника чорний захисний ковпачок. При цьому розрив снаряда відбудеться на висоті 10 метрів над ціллю.

Налаштування підривника: Перед пострілом можна вибрати один із двох режимів роботи підривника — наближення або удар. Для цього на наконечник підривника надягається спеціальний ковпачок, який переводить підривник у ударний режим.

Застосування: Підривник PPD-440 використовується як на полях бою, так і для придушення цілей, що знаходяться за укриттями. Його універсальність дозволяє ефективно вражати як живу силу, так і техніку противника.

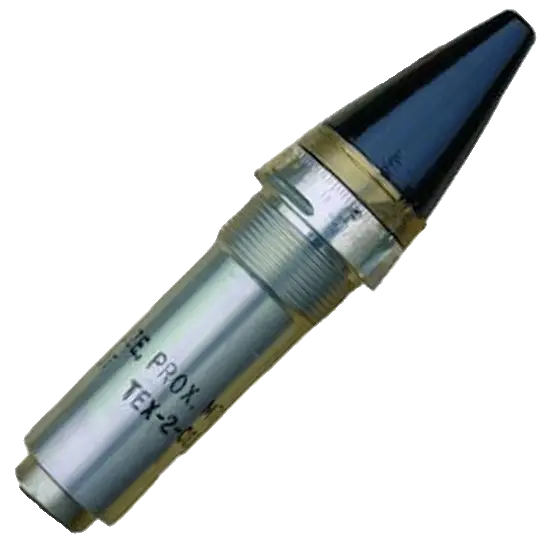

M728 підривник американського виробника, осколково-фугасний (HE) радіопідривник (Prox), використовується зі стандартними 155-мм фугасними боєприпасами НАТО. Має ударну дію (PD).

Підривник містить безперервний радіопередавач/детектор з антенами та джерелом живлення, який виконує функцію виявлення цілі. Часовий механізм синхронізований з радіопередавачем для підвищення надійності спрацювання підривника.

Шкала підривника встановлюється на заданий час зіткнення з поверхнею. При підльоті до цілі за 5 сек. від встановленого часу запускається передача радіохвиль. Коли відбитий сигнал досягає заданої амплітуди, електронний перемикач активує вибуховий шлейф на оптимальній відстані від цілі. Якщо даний режим не спрацював, при зіткненні з поверхнею підривник здетонує на ударну дію (PD).

Підривник розрахований для повітряного розриву, тому найбільш ефективне застосування по живій силі противника та по легко броньованим цілям.

Установка підривника:

 Підривник загвинчується в носову частину снаряда за допомогою ключа. Установча шкала, з поділками в діапазоні 5-100 сек. встановлюється на заданий час до зіткнення з ціллю.

У випадку коли потрібна тільки ударна дія, шкала на підривника має бути встановлена на любий більший час чим час зіткнення.

При підльоті до цілі за 5 сек. від встановленого часу запускається передача радіохвиль. Коли відбитий сигнал досягає заданої амплітуди, електронний перемикач активує вибуховий шлейф на оптимальній відстані від цілі. Якщо даний режим не спрацював, при зіткненні з поверхнею підривник здетонує на ударну дію (PD).

Підривник дозволений до використання в дощ, та сніг.
