Вивірка квадранта:
Щоб виконати вивірку квадранта, необхідно:
- Розмістити 155-мм саморухому причіпну гаубицю “FH-70” на твердій поверхні, опустити її опорну плиту і підняти колеса.

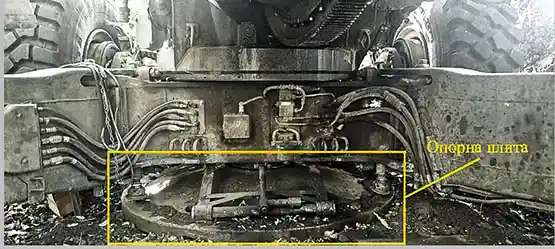

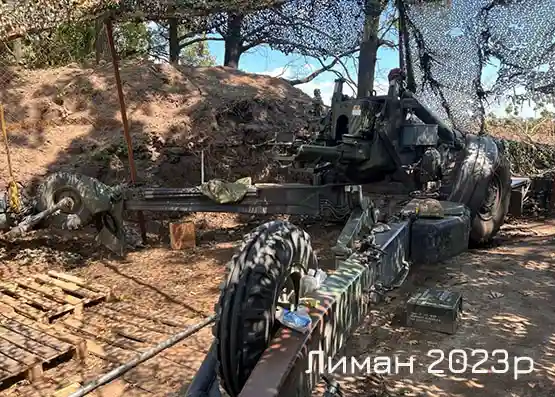

FH-70 встановлена на опорній плиті (колеса підняті)
- Очистити від пилу і протерти насухо контрольні майданчики на казеннику.
- Встановити на квадранті кут 0-00, поставити його на контрольний майданчик поперечно до ствола та вирівняти гаубицю за допомогою гідравлічної системи (піднімаючи праву або ліву станину).
Розміщення квадранта на контрольній площадці казенника
- Поставити квадрант на контрольний майданчик вздовж ствола і, використовуючи маховик механізму вертикального наведення, налаштувати бульбашку на середину (між мітками).
- Повернути квадрант на 180°. Якщо бульбашка знаходиться точно посередині, квадрант налаштований (припустима похибка — не більше 1/4 поділки шкали ампули квадранта).
- Якщо бульбашка змістилася, частину похибки коригують за допомогою упорного гвинта квадранта, а решту – маховиком вертикального наведення, щоб бульбашка була в центрі.
- Повторювати ці дії, доки бульбашка не перестане зміщуватися при повороті квадранта на 180°.
Вивірка нульових установок прицілу: - Спочатку на квадранті виставляється кут 0-00. Після цього, встановивши квадрант на контрольні майданчики, необхідно вирівняти ствол гаубиці по горизонталі як у поздовжньому, так і в поперечному напрямках.
- Далі квадрант встановлюється на зріз корзини панорами паралельно поздовжньому рівню. Обертаючи маховик механізму вертикального наведення, бульбашка на квадранті вирівнюється по центру.
- Квадрант повертається на 90° на зрізі панорами, і за допомогою обертання рукоятки механізму поперечного хитання, бульбашка також вирівнюється по центру.
- Після цього квадрант знову встановлюється паралельно поздовжньому рівню, щоб перевірити, чи не відхилилась бульбашка.
- Після виконання всіх цих дій, шкали прицілу повинні показувати нульові установки, а бульбашка поперечного рівня прицілу має бути точно в центрі.
- Якщо нульові ділення на шкалі механізму прицілювання не співпадають з рискою вказівника, необхідно відкрутити шість шестигранних гвинтів, які фіксують установче кільце, і обернути його до суміщення нульової поділки шкали з рискою вказівника. Після цього гвинти слід знову закрутити.
- Якщо бульбашка поперечного рівня не опинилася в центрі, необхідно відрегулювати її положення за допомогою верхнього і нижнього регулювальних гвинтів. Попередньо знімається кришка поперечного рівня, яка після регулювання ставиться назад.
Вивірка нульових установок прицілу
Розміщення квадранта на зрізі
корзини панорами паралельно поздовжньому рівню
- Поверніть квадрант на зрізі панорами на 90° і, обертаючи рукоятку механізму поперечного наведення, знову вирівняйте бульбашку на центр.
- Повторно встановіть квадрант паралельно поздовжньому рівню та перевірте, чи не змістилася бульбашка.
- Після завершення цих операцій шкали прицілу повинні показувати нульові установки, а бульбашка поперечного рівня має бути точно по центру.
- Якщо шкали прицілу не співпадають із рискою вказівника, слід відкрутити шість фіксуючих шестигранних гвинтів, що утримують установче кільце. Потім поверніть кільце так, щоб нульова поділка шкали прицілу стала навпроти риски вказівника, і закріпіть гвинти.є

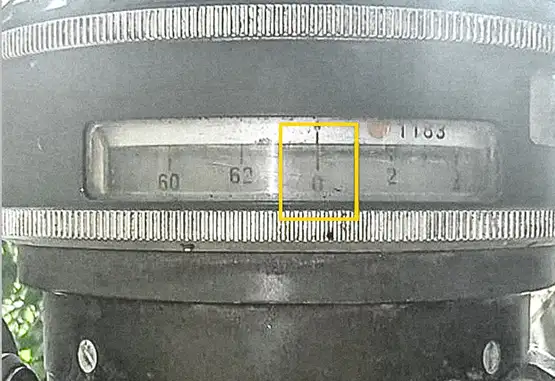

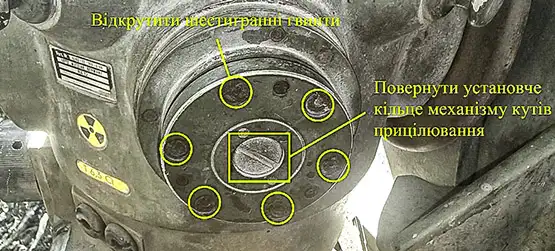

Установче кільце регулювання показників шкали механічного прицілу FH70Встановлена нульова поділка шкали прицілу проти риски вказівника
- Якщо бульбашка поперечного рівня не на середині, регулюйте її положення верхнім і нижнім регулювальними гвинтами. Для цього зніміть кришку поперечного рівня, а після налаштування поверніть її на місце.

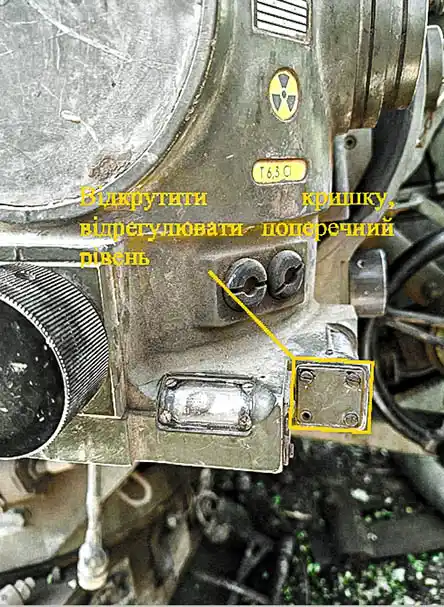

Регулювання поперечного рівня
Регулювання поперечного рівня

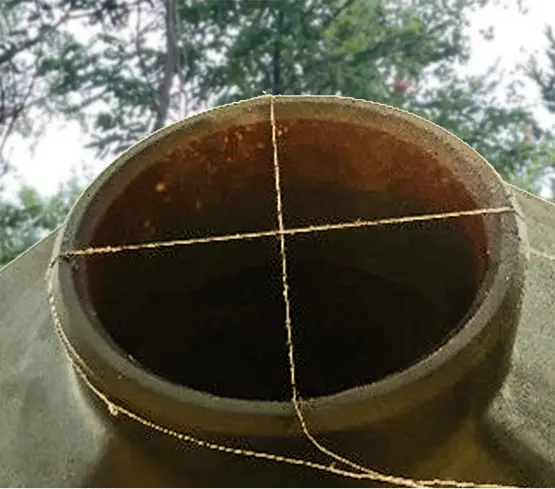

Натягнуті нитки по мітках на дульному зрізі ствола
- Зніміть ударник із клина затвора.
- Поєднайте отвір у клині з центром перехрестя ниток на дульному зрізі ствола і наведіть ствол на точку наведення (відстань до цієї точки має бути не менше 1000 метрів).

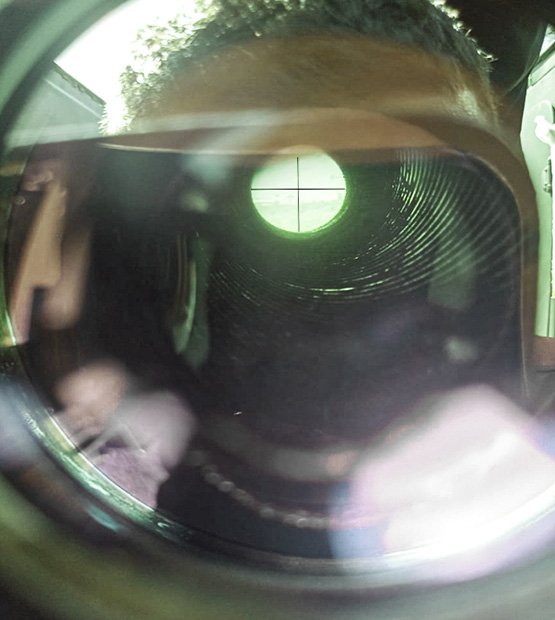

Наведення ствола на точку наведення через отвір клина і центр перехрестя ниток на дульному зрізі
- Вирівняйте приціл по поперечному рівню і, обертаючи барабани кутоміра та відбивача панорами, поєднайте перехрестя панорами (центральний кутник) з точкою, на яку наведено ствол.
- В результаті перелічених дій на шкалах кутоміра панорами та відбивача
повинна бути установка 0-00
Наведення панорами у точку наведення
- Якщо налаштування кутоміра та відбивача відхилилися більше, ніж на половину поділки, послабте болти на барабані кутоміра за допомогою викрутки. Поверніть кутомірне кільце з поділками так, щоб нульові поділки співпали з мітками вказівників, після цього затягніть болти.

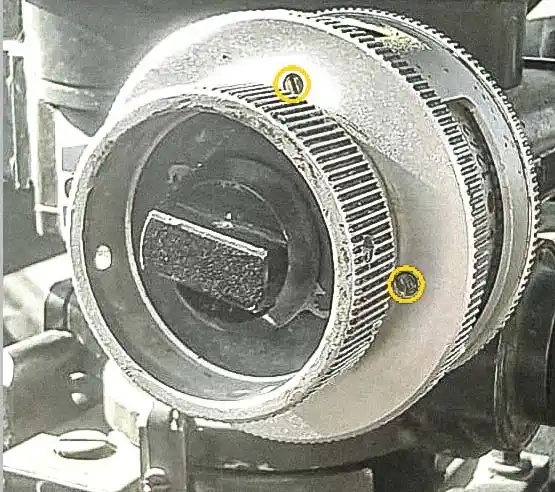

Болти барабана кутоміра
