Снаряд DM131 (RH 40, M1711)

Снаряд DM131 (RH 40, M1711) осколково-фугасний

Снаряд DM131, також відомий як Rh 40 і M1711 — осколково-фугасний снаряд калібру 155 мм із донним газогенератором (base bleed) виробництва Rheinmetall Waffe Munition. Створений для САУ PzH 2000 зі стволом довжиною 52 калібри, але придатний і для інших 155-мм гармат. Стабілізується обертанням, підривник вкручується в носову частину.

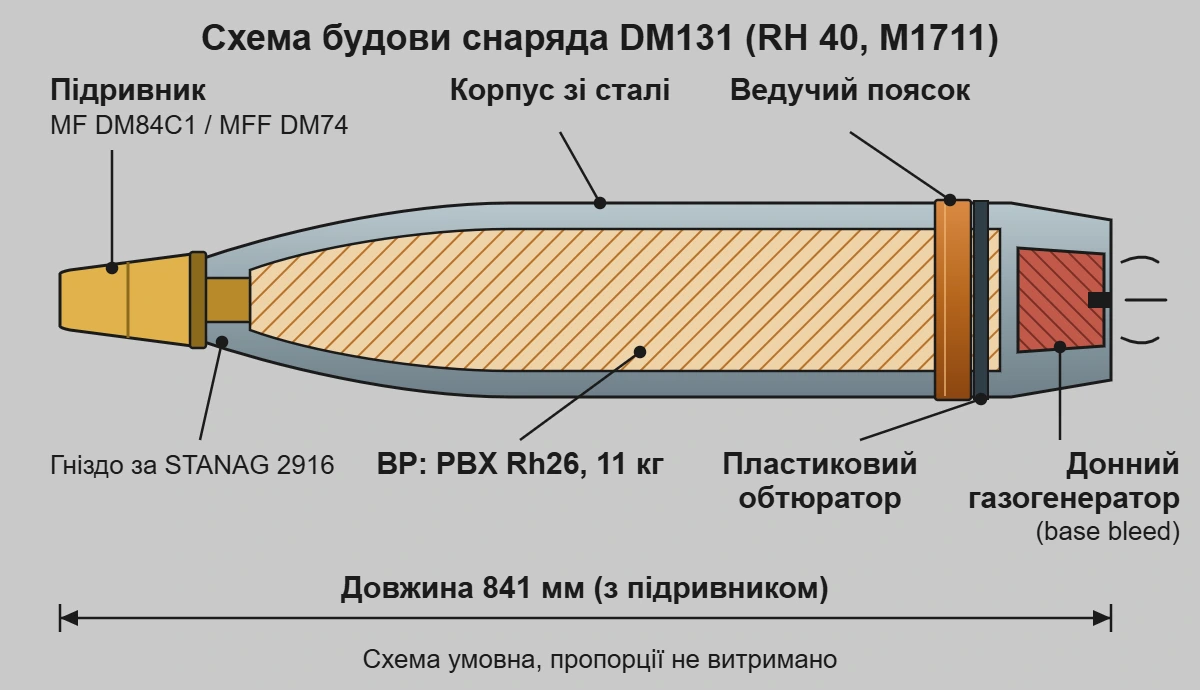

Схема будови снаряда DM131: підривник, гніздо під підривник, корпус зі сталі, вибухова речовина PBX Rh26, ведучий поясок, пластиковий обтюратор, донний газогенератор

DM131 — це варіант снаряда DM121 (Rh 30) із донним газогенератором. Під час польоту газогенератор зменшує розрідження за дном снаряда, опір повітря падає, і снаряд летить далі. З гармати зі стволом 39 калібрів дальність досягає 30 км, зі стволом 52 калібри — 40 км.

Позначення. Згодом снаряд отримав маркування M1711, а в таблицях стрільби Кропиви він зустрічається ще як M1711A1-BB і DM131A1. Виробництво Rheinmetall Denel Munition у Південній Африці має позначення M0121A2 Assegai.

Не плутати. Позначення DM131 у Бундесвері має ще й 40-мм програмована граната для автоматичних гранатометів. Це інший боєприпас, до гаубичних снарядів він не має стосунку.



Технічні характеристики

Основні характеристики:

  • Калібр: 155 мм
  • Тип: осколково-фугасний, з донним газогенератором (base bleed)
  • Стабілізація: обертанням
  • Довжина снаряда: 841 мм
  • Маса снаряда: 43,5 кг
  • Маса вибухової речовини: 11 кг
  • Тип вибухової речовини: PBX Rh26 (пластичний вибуховий склад на основі гексогену)
  • Підривник: у носовій частині; у Кропиві для M1711A1-BB вказаний MF DM84C1, для DM131A1 — MFF DM74
  • Дальність стрільби:
    • до 30 км при стрільбі з гармати зі стволом 39 калібрів
    • до 40 км при стрільбі з гармати зі стволом 52 калібри
  • Метальні заряди: модульні DM72 і DM92



Специфіка використання



У Кропиві снаряд DM131 та його модифікації (M1711, M1711A1-BB, DM131A1) є для гармат PzH 2000, AHS Krab і RCH 155. У компонентах 2С22 «Богдана» снаряд M1711 та його модифікації не вказані.

Табличні дані: DM131 і M1711 у Кропиві

ГарматаСнарядПідривникЗарядДальність, км
PzH 2000, RCH 155M1711—DM72 6M0,1 – 31,2
PzH 2000, RCH 155M1711—DM72 5M0,1 – 24,2
PzH 2000, RCH 155M1711—DM72 4M0,1 – 19,3
PzH 2000M1711A1-BBMF DM84C1DM92 6M0,1 – 39,4
PzH 2000M1711A1-BBMF DM84C1DM92 5M0,1 – 29,1
PzH 2000M1711A1-BBMF DM84C1DM92 4M0,1 – 22,7
AHS Krab, RCH 155M1711A1-BBMF DM84C1DM92 6M0,1 – 39,4
PzH 2000HE DM131A1MFF DM74, MCSDM72 6M19 – 39,2
PzH 2000HE DM131A1MFF DM74, MCSDM72 5M15,5 – 30,1
PzH 2000HE DM131A1MFF DM74, MCSDM72 4M12 – 23,7
PzH 2000HE DM131A1MFF DM74, MCSDM72 3M8,7 – 18,2



Дальність наведена за даними Кропиви (станом на 28.10.2026), це не заводські характеристики. Про модульну систему заряджання читайте на сторінці MCS і BMCS, про заміну одних зарядів іншими — у матеріалі «Конвертація зарядів DM».





Сирота Олег (Георгіч©) для ЗСУ /



Поділіться досвідом роботи з боєприпасами 155 мм.
Зауваження, пропозиції відправляйте на пошту: entropiaw@gmail.com
