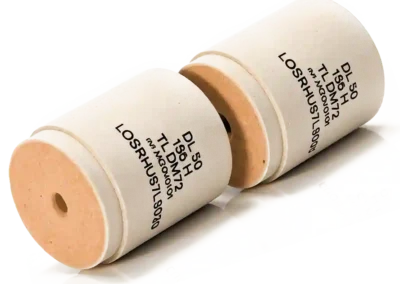

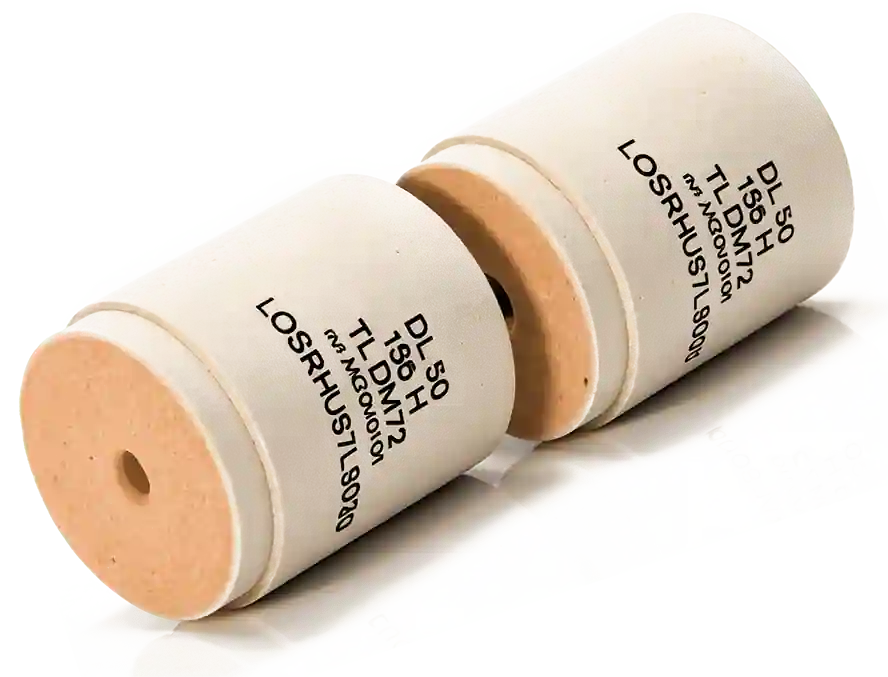

Пороховий заряд DM72, DM92
Фото: bk155.com.ua
DM82A1, DM72, DM92 — бімодульна система заряджання Nitrochemie / Rheinmetall
Метальний заряд DM — це бімодульна система заряджання для гармат 155 мм, яку розробили в Nitrochemie разом із Rheinmetall Waffe Munition. До неї входять нижній модуль DM82A1 (зони 1–2) і верхні модулі DM72 та DM92 (зони 3–6). За принципом роботи система близька до BC-E і TC-F.
Модифікації DM:
- DM82A1 (або DM82) — нижній модуль, зони 1 і 2: один або два модулі.
- DM72 — верхній модуль, зони 3–6: від трьох до шести модулів.
- DM92 — верхній модуль, зони 3–6. У брошурі виробника діаграми дальності подано саме для DM92, а характеристики DM72 і DM92 наведено разом.
Модулі працюють у діапазоні температур від −46 до +63 °C. Зі снарядами підвищеної дальності (ER) система дає змогу стріляти на понад 40 км.
Переваги бімодульної системи DM:
- Повна відповідність вимогам JBMoU.
- Бімодульна схема: висока місткість укладання й краща логістика.
- Оригінальний підсилювач запалення забезпечує безпечне займання й запобігає хвилям тиску та від'ємним перепадам тиску за будь-яких умов заряджання й температур.
- Відмінні характеристики LOVA/IM (знижена чутливість до зовнішніх впливів).
- Малий знос ствола та низька токсичність компонентів.
- Малий розкид початкової швидкості на всіх рівнях заряду.
- Горіння без залишків і знижений дульний спалах.

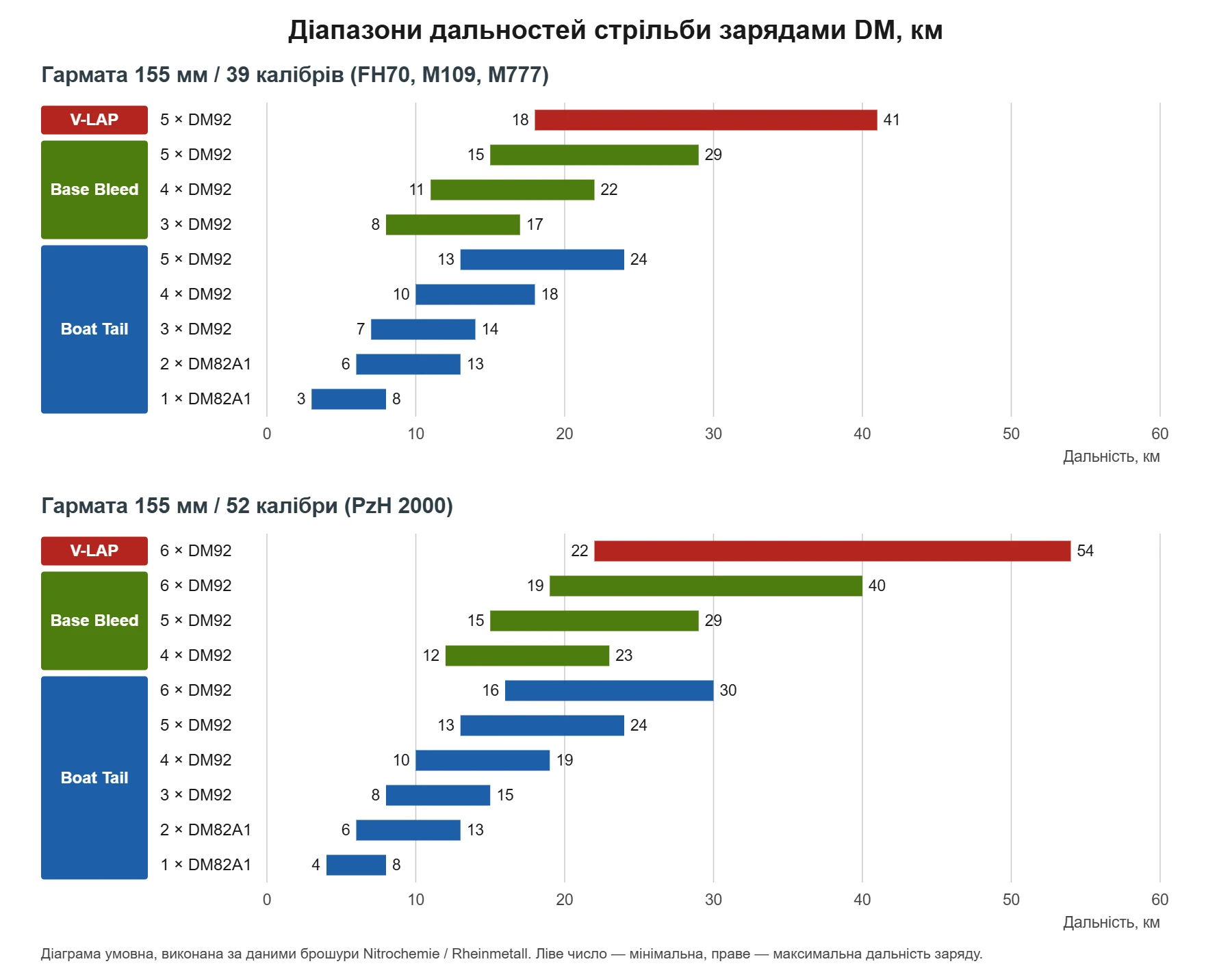

Діаграма дальностей зарядів DM
Діаграма умовна, її побудовано за даними брошури Nitrochemie / Rheinmetall. Для кожного заряду показано діапазон дальності з трьома типами снарядів: Boat Tail, Base Bleed і V-LAP. Діапазони сусідніх зарядів перекриваються. Найбільша дальність у брошурі — 54 км: шість модулів DM92 зі снарядом V-LAP у гарматі 52 калібрів (PzH 2000).
Зони заряджання та діапазони дальності DM
Зони заряджання. Початкові швидкості для зон 1–4 і вагу всіх зон наведено за аналогією з BC-E і TC-F: виробник DM у відкритих матеріалах їх не публікує. Швидкості зон 5 і 6 — із брошури виробника.
| Зона | Склад | Початкова швидкість, м/с | Джерело швидкості | Вага заряду, кг | Порох, кг |
|---|---|---|---|---|---|
| Зона 1 | 1 × DM82A1 | ≈315 | за аналогією з BC-E | ≈1,9 | ≈1,5 |
| Зона 2 | 2 × DM82A1 | ≈470 | за аналогією з BC-E | ≈3,8 | ≈3,0 |
| Зона 3 | 3 × DM72 / DM92 | ≈560 | за аналогією з TC-F | ≈8,4 | ≈6,9 |
| Зона 4 | 4 × DM72 / DM92 | ≈690 | за аналогією з TC-F | ≈11,2 | ≈9,2 |
| Зона 5 | 5 × DM72 / DM92 | 810 | брошура Nitrochemie, гармата 39 кал., снаряд L15A1, 21 °C | ≈14,0 | ≈11,5 |
| Зона 6 | 6 × DM72 / DM92 | 945 | брошура Nitrochemie, гармата 52 кал. (PzH 2000), снаряд L15A1, 21 °C | ≈16,8 | ≈13,8 |
Знак «≈» — значення за аналогією, а не дані виробника DM. Вагу пораховано множенням ваги модуля на їх кількість. Швидкість 810 м/с — середня для гармати 39 калібрів, 945 м/с — для гармати 52 калібрів.
Діапазони дальност:
| Гармата | Заряд | Boat Tail, км | Base Bleed, км | V-LAP, км |
|---|---|---|---|---|
| 39 кал. | 1 × DM82A1 | 3–8 | — | — |
| 39 кал. | 2 × DM82A1 | 6–13 | — | — |
| 39 кал. | 3 × DM92 | 7–14 | 8–17 | — |
| 39 кал. | 4 × DM92 | 10–18 | 11–22 | — |
| 39 кал. | 5 × DM92 | 13–24 | 15–29 | 18–41 |
| 52 кал. | 1 × DM82A1 | 4–8 | — | — |
| 52 кал. | 2 × DM82A1 | 6–13 | — | — |
| 52 кал. | 3 × DM92 | 8–15 | — | — |
| 52 кал. | 4 × DM92 | 10–19 | 12–23 | — |
| 52 кал. | 5 × DM92 | 13–24 | 15–29 | — |
| 52 кал. | 6 × DM92 | 16–30 | 19–40 | 22–54 |
Дальність залежить від типу снаряда: Boat Tail, Base Bleed і V-LAP — три типи снарядів, для яких виробник навів діапазони; найбільші дальності в брошурі дає V-LAP. Для DM82A1 у брошурі наведено лише варіант Boat Tail.
Стійкість до зовнішніх впливів (IM)
Заряди DM випробовували за вимогами STANAG до боєприпасів зниженої чутливості (IM), зокрема на ураження кумулятивним струменем суббоєприпасу M77 і 87 мм гранати РПГ-7. У всіх випробуваннях виробник зафіксував реакції типів IV–V. Нижче — результати для DM72 у пакуванні:
| Випробування | Стандарт | Мінімальна вимога | Бажана вимога | Результат DM72 / DM92 |
|---|---|---|---|---|
| Пожежа від рідкого палива | STANAG 4240 | IV | V | V |
| Повільне нагрівання | STANAG 4382 | III | V | V |
| Обстріл кулею | STANAG 4241 | III | V | V |
| Удар кумулятивного струменя | MIL-STD-2105B, п. 5.2.6 | III | V | IV–V |
| Удар кумулятивного струменя РПГ-7 | проти РПГ-7 | III | V | V |
| Детонація від сусіднього заряду | проти РПГ-7 | III | IV | без реакції |
| Випробування падінням | STANAG 4375 | без реакції | без реакції | без реакції |
Логістичні й тактичні випробування на грубе поводження охоплювали гарячі цикли A1 (від +35 до +71 °C), холодні цикли C2 (від −37 до −46 °C) та тепловий удар при −51 і +71 °C. Модулі випробовували в металевій або пластиковій тарі серії CT NC. За словами виробника, випробування проводили кілька незалежних державних органів країн НАТО та інших держав.
Заряди та конвертація
Модульна система заряджання
Модульна система заряджання (MCS), та Бімодульна BMCS
Конвертація порохових зарядів
Конвертація зарядів DM
Таблиця конвертації порохових зарядів
Порохові заряди
Пороховий заряд BC-E (BMCS)
Пороховий заряд TC-F (BMCS)
Модульний заряд M231 (MACS)
Пороховий заряд M232 (MACS)
Снаряд L15A1
Технічні характеристики DM
- Виробник: Nitrochemie (Німеччина, Швейцарія); розроблено разом із Rheinmetall Waffe Munition
- Призначення: DM82A1 — нижній модуль (зони 1–2); DM72 і DM92 — верхні модулі (зони 3–6)
- Модулів у заряді: 1–2 (DM82A1) і 3–6 (DM72 / DM92)
- Загальна вага модуля: ≈1,9 кг (DM82A1) і ≈2,8 кг (DM72 / DM92) — за аналогією з BC-E і TC-F
- Вага пороху: ≈1,5 кг і ≈2,3 кг — за аналогією з BC-E і TC-F
- Діаметр: ≈158 мм — за аналогією з BC-E і TC-F
- Довжина: ≈155 мм (DM82A1) і ≈177 мм (DM72 / DM92) — за аналогією з BC-E і TC-F
- Температура застосування: від −46 °C до +63 °C
- Верхня межа тиску при випробуванні пороху: 391 МПа при +63 °C
- Тара: серія CT NC (Nitrochemie)
- Горіння без залишків
Специфіка використання DM
Не комплектуйте модулі DM з модулями інших систем, зокрема M231 і M232 (MACS). Для DM окремої заборони в брошурі немає, але виробник BC-E і TC-F прямо забороняє поєднувати їх з іншими типами зарядів.
Гармати 39 калібрів (FH70, M109, M777). Середня початкова швидкість — 810 м/с (5 модулів, снаряд L15A1, 21 °C). Підтверджена сумісність із системами: FH70, M109, M777A2, AS90, 2С22 БОГДАНА . Підтверджена сумісність зі снарядами: родини US M107, німецька родина DM, південноафриканська Assegai, різні снаряди Nammo, турецький MOD274, іспанська родина ER02A1, US Excalibur.
Гармати 52 калібрів (PzH 2000). Середня початкова швидкість — 945 м/с (6 модулів, снаряд L15A1, 21 °C). Верхня межа тиску при випробуванні пороху — 391 МПа за +63 °C. Підтверджена сумісність із системами: PzH 2000, CAESAR, Firtina, Archer, SIAC, KRAB, 2С22 БОГДАНА. Підтверджена сумісність зі снарядами: родини US M107, британська родина L15, німецька родина DM, Assegai, французький LU211, різні снаряди Nammo, MOD274, родина ER02A1, Vulcano (Diehl / Leonardo).
Заряд складають із тих самих модулів: у зонах 1–2 стоять модулі DM82A1, у зонах 3–6 — DM72 або DM92. Діапазони дальності сусідніх зон перекриваються (див. діаграму вище).
Конвертація порохових зарядів
Модульна система заряджання. Відео
Показове відео модульної системи заряджання на прикладі порохового заряду DM72.
Яка різниця між Модульною системою заряджання (MCS), та Бімодульною BMCS
