Конвертація зарядів MACS (M231 і M232)

Модульні заряди M231 і M232 (MACS): опис і табличні дані

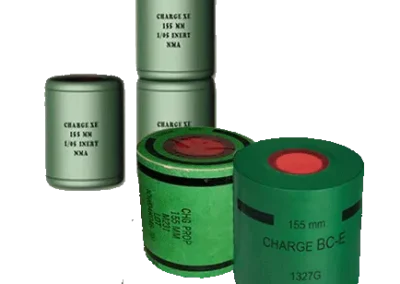

Заряд M231 (MACS), модуль нижньої зони, заряди 1 і 2

Призначення. Метальний заряд M231 — низькозонний заряд модульної системи метальних зарядів для артилерії (MACS, Modular Artillery Charge System) до польових гармат 155 мм. Заряд оптимізовано для польової артилерійської системи Crusader, але він сумісний з усіма системами 155 мм зі стволом довжиною 39 та 52 калібра. Зонування досягається додаванням модулів. У одному пострілі можна використовувати не більше двох модулів M231.

Опис. Заряд M231 має зелений горючий корпус на основі нітроцелюлози, з покриттям, чорними смугами й чорним маркуванням. Усередині корпусу — твердий гранульований порох PAP-7993.

Система центрального запалювання з димним і кульовим порохом забезпечує швидке й контрольоване запалення за будь-яких температур і тиску. Торцеві запалювальні мішечки закриті червоними пломбами. Заряд двонаправлений: його можна заряджати й запалювати будь-яким кінцем уперед. Два модулі M231 запаковано в зелений витяжний рукав.

Дія. Спалах димного пороху в ударному капсулі M82 його енергія, передана до димного пороху, торцевого запалювального мішечка, запалює його.

Торцевий мішечок, горить й запалює кульовий порох у центральному стрижні, а той, у свою чергу, запалює основний метальний порох. Якщо використовується другий модуль, процес повторюється. Гази, які швидко поширюються від зарядa, виштовхують снаряд зі ствола гармати з потрібною швидкістю для досягнення цілі.

Табличні дані: метальний заряд M231

Температурні межі

Обмеження. Не стріляти більше ніж двома зарядами M231 за один постріл. Не стріляти зарядами M231 разом із зарядами M232.

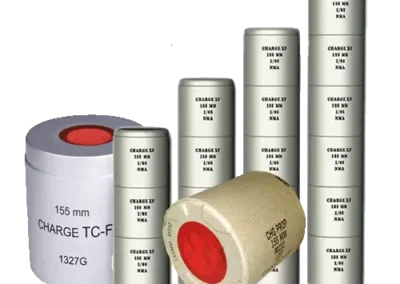

Заряд M232 (MACS), модуль верхньої зони, заряди 3–6

Призначення. Метальний заряд M232 — високозонний заряд модульної системи MACS до польових гармат 155 мм. Заряд оптимізовано для системи Crusader, але він сумісний з усіма системами 155 мм зі стволом довжиною 39 та 52 калібри.

Зонування досягається додаванням модулів. У стволі довжиною 39 калібрів за один постріл можна використовувати не менше трьох і не більше п'яти модулів M232, для гармат 52 калібра з об'ємом камори не менше 23 літри (наприклад 2С22 Богдана), до шести модулів.

Опис. Заряд M232 має горючий корпус світло-коричневого кольору на основі нітроцелюлози, з покриттям і чорним маркуванням. На кожному торці по чотири виступи висотою 3,2 мм. Усередині корпусу — твердий гранульований порох M30A1.

Система центрального запалювання з димним і кульовим порохом забезпечує швидке й контрольоване запалення за будь-яких температур і тиску. Також додано присадки, що зменшують обміління, знос ствола, полум'я й надлишковий тиск ударної хвилі.

Торцеві запалювальні мішечки закриті червоними пломбами. Заряд двонаправлений: його можна заряджати й запалювати будь-яким кінцем уперед.

Дія. Спалах димного пороху в ударному капсулі M82 , його енергія, передана до димного пороху торцевого запалювального мішечка, запалює його. Торцевий мішечок, горить та запалює кульовий порох у центральному стрижні, а той, у свою чергу, запалює основний метальний порох. Для наступних модулів процес повторюється. Гази, що швидко розширюються, виштовхують снаряд зі ствола гармати з потрібною швидкістю для досягнення цілі.

Табличні дані: метальний заряд M232

Температурні межі

Обмеження. Не стріляти менше ніж трьома зарядами M232 за постріл. Не стріляти більше ніж п'ятьма зарядами M232 у гарматі зі стволом довжиною 39 калібрів. Не стріляти більше ніж шістьма зарядами M232 у гарматі зі стволом довжиною 52 калібра. Не стріляти зарядами M231 разом із зарядами M232.

Вага повного заряду MACS за зонами (розрахунок)

У TM наведена вага лише одного модуля. Вагу заряду за зонами пораховано множенням на кількість модулів (значення з двома знаками після коми).
