Конвертація зарядів M203 і M203A1

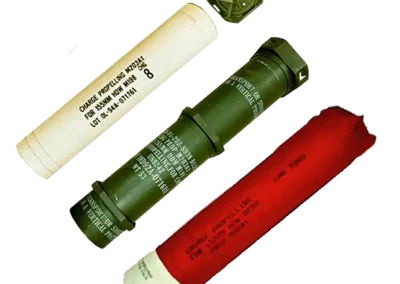

Заряди M203 і M203A1: опис і табличні дані

Заряд M203 (червоний мішок), зона 8S

Опис. Заряд без можливості комплектації, «червоний мішок» довжиною близько 768 мм. Містить приблизно 11,8 кг. високоенергетичного пороху M30A1 у мішку. До основи пришита червона запалювальна подушка з 28 г з димним порохом.

Майже на всю довжину через центр заряду проходить центральний запалювальний стрижень: нітроцелюлозна паперова трубка з мішечком димного пороху, пришита до основного запальника.

Передній кінець заряду встелений вкладкою: одна його сторона — тканина, просочена діоксидом титану й воском, інша — свинцева. Чотири стяжні стрічки, пришиті до основи, йдуть уздовж заряду й зав'язуються на передньому кінці. Під стрічками на передньому кінці знаходиться полум'ягасник у формі бублика. Поверх заряду одягнена циліндрична сорочка й щільно зашнурована. Ця шнурувальна конструкція надає зібраному заряду потрібну жорсткість і структурну стійкість, а також відрізняє заряд 8S від заряду зони 8 M119/M119A1.

Характеристики:

• довжина до 768 мм ;
• діаметр до 156 мм;
• порох M30A1 близько 11,8 кг,
• товщина зводу 2,0 мм;
• основна запалювальна подушка з 28 г димного пороху;
• запалювальний стрижень із 113 г димного пороху;
• формована нітроцелюлозна трубка; свинцева фольга 156 г;
• добавка 496 г діоксиду титану з воском;
• полум'ягасник M3;
• картонний ковпачок.

Дія. Спалах димного пороху в ударному капсулі M82 запалює подушку в основі заряду. Запалювальна подушка, своєю чергою, запалює димний порох  й займання поширюється на метальний заряд. Гази, що швидко поширюються від порохового заряду, надають снаряду швидкість, достатню для досягнення цілі. Полум'ягасник зменшує надлишковий тиск ударної хвилі та спалах у стволі гармати.

Табличні дані: заряд M203

Температурні межі

Обмеження. Заряд M203 не можна зберігати чи перевозити у вертикальному положенні: це може пошкодити запалювальний стрижень.

Заряд M203A1 (горючий корпус), зона 8S

Опис. Пороховий заряд, без можливості комплектації, довжиною близько 768 мм. Конструктивно включає 12,7 кг. трубчастого пороху M31A1E1 та запалювальної подушки на основі, вмонтованої в жорсткий торцевий ковпачок горючого гільзового корпусу.

Запалювальна подушка містить 20 г димного пороху та 28 г (CBI). Горючий гільзовий корпус конструктивно включає в себе нітроцелюлозний крафт-папір, стабілізатор, смолянисте сполучення та добавки, що зменшують знос ствола.Також присутні вкладиш з свинцевої фольги (для запобігання обмідненню) та добавки проти зносу ствола.

Дія. Спалах димного пороху в ударному капсулі M82 запалює подушку в основі заряду. Запалювальна подушка, горить та запалює метальний заряд. Гази які швидко поширюються від порохового заряду, надають снаряду швидкість, достатню для досягнення цілі.

Відмінності між моделями. M203A1, як і M203, — метальний заряд 8S, розроблений для збільшеної дальності гаубиць 155 мм із довгим стволом. Він складається з одного модуля трубчастого пороху й основної запалювальної подушки в повнорозмірному жорсткому горючому корпусі з торцевим ковпачком.

Заряд також містить добавку проти зносу й свинцеву фольгу проти обміднення. Базовий M203 — заряд «червоний мішок» із центральним запальником й гранульованим порохом. M203A1 горить «холодніше», що збільшує живучість ствола гармати та зменшує спалах та ударну хвилю.

Табличні дані

Температурні межі
