Конвертація зарядів M119

Заряди M119 і M119A2: опис і табличні дані

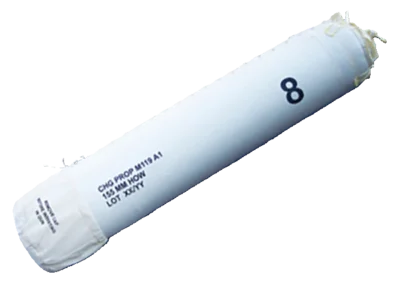

Заряд M119 і M119A1 (білий мішок), зона 8

На сьогодні рідко постачаються в ЗСУ

Опис. M119/M119A1 — одноприростовий заряд «білий мішок». Через центр пороху проходить перфорована трубка запалювального стрижня. Довжина заряду 660 мм  не дозволяє використовувати його в жодній іншій зброї, крім гаубиці з довгим стволом.

Передній кінець обшито свинцевою фольгою й оснащено пламегасною подушкою із сульфату калію масою 0,45 кг. До основи віскозного мішка з порохом пришито кругле запалювальне червоне матер'яне подушку з 57 г.  безполуменевого запалювача CBI.

Дія. Під час пострілу капсуль запалює CBI в запалювальній подушці в який знаходиться в основі метального заряду. Запалювач спалахує крізь отвори перфорованої трубки та запалює порох. Порох, що горить, утворює гази, які швидко розширюються і надають снаряду швидкість, потрібну для досягнення цілі.

Надлишковий тиск ударної хвилі та дульне полум'я зменшує пламегасник у складі заряду. Свинцева обшивка запобігає накопиченню міді (омідінню) у стволі.

Відмінності між моделями.

Головна відмінність M119A1 від M119:

• - полум'ягасник у формі бублика, що забезпечує  незапалення ракетного двигуна снаряда M549/M549A1;
• - новий формований центральний запалювальний стрижень;
• - шнурувальна сорочка з основним швом запалювача на 360°. До M119A1 також додано витяжну стрічку, яка полегшує виймання заряду з металевої тари. Цю стрічку треба зняти із заряду перед досиланням у ствол.

Табличні дані: заряд M119 (M119A1)

Температурні межі

Обмеження. Заряд M119 не можна використовувати зі снарядами M549/M549A1; для них застосовують лише M119A1. Заряд M119 (M119A1) не можна зберігати чи перевозити у вертикальному положенні, бо це може пошкодити запалювальний стрижень.

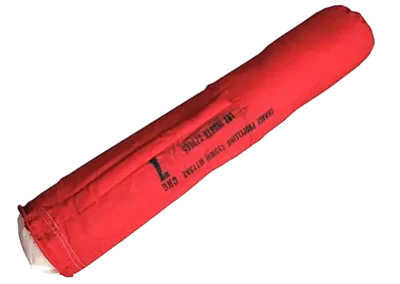

Заряд M119A2 (червоний мішок), зона 7

Опис. M119A2 — одноприростовий заряд «червоний мішок» з основною запалювальною подушкою 113 г, йі центральним прошарком з 14 г  димного пороху.

Заряд має довжину близько 737 мм, діаметр 152 мм  та містить 9,48 кг  пороху M6.  Передній кінець має вкладиш зі свинцевої фольги масою 85 г й чотири кишені, пришиті вздовж по колу. У кожній кишені по 113 г  сульфату калію як полум'ягасника.

Дія. Під час пострілу спалах від капсуля запалює порох CBI в основній запалювальній подушці, який запалює прошарок димного пороху. Горіння CBI і прошарку димного пороху запалює метальний заряд.

Порох, що горить, утворює гази, які швидко розширюються і надають снаряду швидкість, потрібну для досягнення цілі. Полум'ягасник зменшує надлишковий тиск ударної хвилі та спалах на стволі гармати. Вкладиш зі свинцевої фольги запобігає накопиченню міді (омідінню) у стволі.

Відмінності між моделями.

M119A2 запалюється з основи й не має центрального запалювального стрижня з трубкою, як у M119 (M119A1). Хоча це заряд зони 7, його можна використовувати взаємозамінно із зарядами зони 8 M119 і M119A1.

M119A2 не має зовнішньої шнурувальної сорочки, якою обгорнуті M119 і M119A1.

Табличні дані: заряд M119A2

Температурні межі
