Конвертація зарядів M3 і M4

Заряди M3 і M4: опис і табличні дані

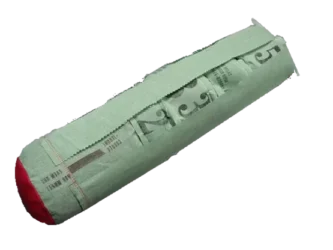

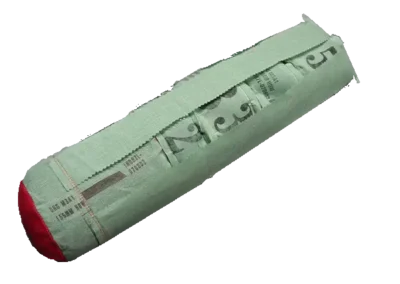

Заряд M3 і M3A1 (зелений мішок), зони 1–5

Призначення. Метальні заряди серії M3 — заряди типу «зелений мішок» для гаубиць 155 мм, призначені для стрільби на зонах 1–5.

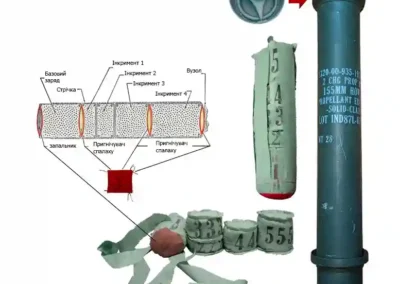

Опис. Повний заряд містить приблизно 2,49 кг  пороху: основний заряд і чотири нерівні прирости в матер'яних мішках. Мішки скріплені чотирма матер'яними стрічками, пришитими до основи, і зав'язані поверх приросту

Заряд M3 збирають без пламегасних подушок. Заряд M3A1 має три пламегасні подушки з нітратом або сульфатом калію: одну на 57 г. перед основним зарядом і дві по 28 г  перед зарядами 4 і 5.

Запалювач M3A1 — 99 г.  безполуменевий  (CBI)  в червоному шматяному мішку, пришитому ззаду до основної секції. Запалювач M3 — 85 г.  димного пороху. У M3A1 шви основної секції вивернуті, щоб краї тканини були всередині, це зменшує залишки після пострілу.

Відмінності між моделями. M3 не має пламегасників. Його запалювач — 85 г  димного пороху замість CBI, а шви основи не вивернуті.

Табличні дані

Температурні межі

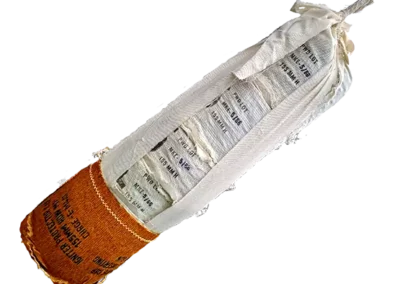

Заряд M4A1 і M4A2 (білий мішок), зони 3–7

Призначення. Гармат 155 мм для стрільби на зонах 3, 4, 5, 6 і 7.

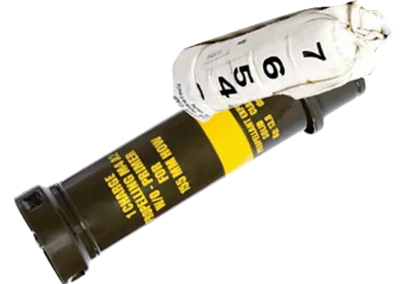

Опис. Повний заряд (M4A2) містить 5,90 кг  пороху, розділеного між основним зарядом і чотирма нерівними мішками в білих мішках. Картузи з'єднано чотирма  стрічками, пришитими до основи й зав'язаними поверх мішка.

Запалювач заряду M4A2 — 99 г  безполуменевий  (CBI) в червоній матер'яній подушці, пришитій до днища основного заряду. Пламегасна подушка з 28 г  нітрату або сульфату калію розміщена на передньому кінці основного картуза (мішок 3). Шви основної подушки вивернуті, щоб краї тканини були всередині, це зменшує залишки після пострілу.

Відмінності між моделями. M4A1 подібний до M4A2, але запалювач — 85 г димного пороху замість CBI, шви основного заряду не вивернуті, а пламегасника в заряді немає. Пламегасник M2 можна використовувати із зарядом M4A1 за потреби, але він видається окремо.

Табличні дані (повний заряд)

Температурні межі

Обмеження. ⇒ При стрільбі зарядом серії M4 на зонах 3 і 4 можливі нестабільні результати за дальністю, тому для цих зон слід використовувати заряд «зелений мішок» серії M3, коли він є в наявності.
