Снаряди дистанційного мінування

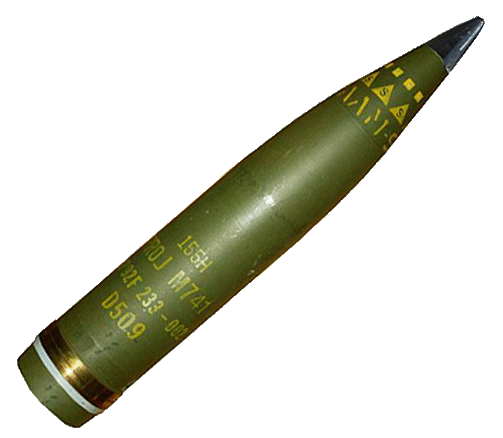

Дані снаряди використовуються для дистанційного мінування протитанковими мінами, безпосередньо перед бронетехнікою противника, заборони/затримки доступу до заданої території на певний період часу. Самознищення мін відбувається  через  4-24-48 годин після мінування. Позначка L (Long) означає що самознищення відбудеться через 48 год (номінально), позначка S (Short) означає що самознищення відбудеться через 4 год (номінально).

Міна протитанкова  кумулятивна. Призначена для виведення з ладу екіпажів танків та інших машин. Підривник реагує на магнітне поле машини та ініціює вибух після досягнення заданої порогової величини напруги магнітного поля. Враження наноситься розплавленими бризками броні, що виникають внаслідок пробивання днища кумулятивним струменем і осколками снарядів, що вибухають з боєкомплекту танка (за текстом Польового Статуту армії США FM 20-32). Міна за класифікацією вражаючих властивостей належить до типу K-Kill. (Знищення танка та екіпажу).

– Кількість мін:  – 9 шт;
– Затримка до самоліквідації:
– M718 – 48 год;
– M741 – 4 год;

– Час постановки на охорону: від 45 сек до 2 хв;
– Безпечна відстань до своїх військ:  235 метрів;
– Загальна довжина: – 861 мм;
– Вага: –  47 кг без підривника;
– Підривники: – дистанційної  дії, наприклад M577;
– Максимальна дальність: – 17,6 км;
– Мінімальна дальність: – 4 км.

Снаряди описані в Кропиві.
Безпечна відстань до своїх військ 235 метрів.

Запланована щільність на 1000 м2 (ділянка 32х32 м).
Кількість мін (не снарядів):

– низька – 1 міна
– середня – 2 міни
– максимальна – 4 міни.

При правильно вибраній висоті розсіювання, міни встановляться за 200 м одна від одної (опціонально).

Розкидані міни дуже ефективні, навіть якщо вони відкриті на поверхні землі, оскільки вони відносно невеликі та мають природне забарвлення. Від 5 до 15 відсотків мін, що розкидаються, зупиняться на краю зони розсіювання.
Використання бронебійних мін у снігу може бути менш ефективним, оскільки це перешкоджає розгортанню чутливих дротів.

Снаряд проєктувався з огляду на використання з підривником M577. Їх також можна використовувати з іншими підривниками електронно-годинникового типу, та механічними підривниками годинникового типу з ударною дією.

Самознищення мін відбувається  через  4-48 годин після мінування. Позначка L (Long) означає що самознищення відбудеться через 48 год (номінально), позначка S (Short) означає що самознищення відбудеться через 4 год (номінально).

Формула та стандарти дистанційного мінування

Системи артилерійського мінування RAAM і ADAM. Снаряди M718, M741, M692, M731

      Дані снаряди використовуються для дистанційного мінування протипіхотними мінами.

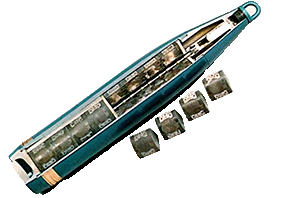

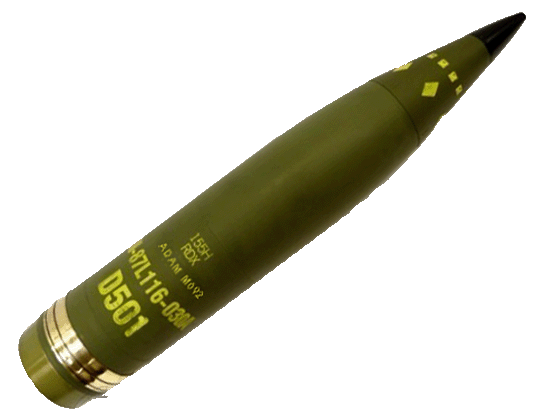

Снаряди системи дистанційного мінування ADAM це снаряди M692 – комплектовані 36 мінами М72, та M731 – комплектовані 36 мінами М67.
Елементи М72 самоліквідуються через 48 год (M692), елементи М67 за 4 години після розсіювання (снаряд M731).

Максимальна дальність пострілу даними снарядами 17. Призначення мін ADAM полягає в тому, щоб закрити певну територію, навіть у тилу ворога, для проходу ворога на відносно короткий період часу. Після закінчення цього часу міни самоліквідуються.

Міни розсіюються на висоті приблизно 600 м над районом цілі. Оскільки міни ADAM не мають механізму який би уповільнив їх падіння (наприклад парашут), їх заборонено розсіювати на твердих поверхнях, асфальт, бетонне покриття. Сильний удар міни по твердій поверхні її пошкодить.

– Тип — осколковий
– Вага з підривником – 45,6 кг
– Довжина без підривника – 889  мм
– Кількість касет:
– M67 – 36 шт. (M731)
– M72 – 36 шт. (M692)

Запланована розрахована щільність при мінуванні на 1000 м2 (ділянка 32х32 м).

– мінімальна:  12 мін;
– звичайна: 12 мін;
– максимальна: 24 міни.

Запланована розрахована щільність при посиленому мінуванні на 1000 м2 (ділянка 32х32 м).

– мінімальна:  24 мін;
– звичайна: 48 мін;
– максимальна: 96 міни.

– Температурний режим – від – 31,6 С* до +52 С

Снаряди проєктувався з огляду на використання з підривником М577. Їх також можна використовувати з іншими підривниками електронно-годинникового типу, та механічними підривниками годинникового типу з ударною дією.

Розкидані міни дуже ефективні, навіть якщо вони відкриті на поверхні землі, оскільки вони відносно невеликі та мають природне забарвлення. Від 5 до 15 відсотків мін, що розкидаються, зупиняться на краю зони розсіювання.

Таблиця дальності на різних зарядах (гармата М109):
М3А1 заряд 1 – 3640 м
М3А1 заряд 2 – 4570 м
М3А1 заряд 3 – 5590 м
М3А1 заряд 4 – 7080 м
М3А1 заряд 5 – 9050 м
М4А2 заряд 3 – 6490 м
М4А2 заряд 4 – 7720 м
М4А2 заряд 5 – 9420 м
М4А2 заряд 6 – 11730 м
М4А2 заряд 7 – 14320 м
М119/М119А1 – 17740 м

Балістичні характеристики  дуже близькі до снарядів M718, M741, які описані в Кропиві.

Оптимальна висота спрацювання вишибного заряду 250-350 м.
4 вагових мітки жовтого кольору по Кропиві це “норма”.

Не спрацьовує на ударну дію. Не розсіювати на тверду поверхню (асфальт, бетон).
