Пороховий заряд TCME 100, TCME 101 - Повна інформаця.
Зміст
Заряди TCME: опис і табличні дані

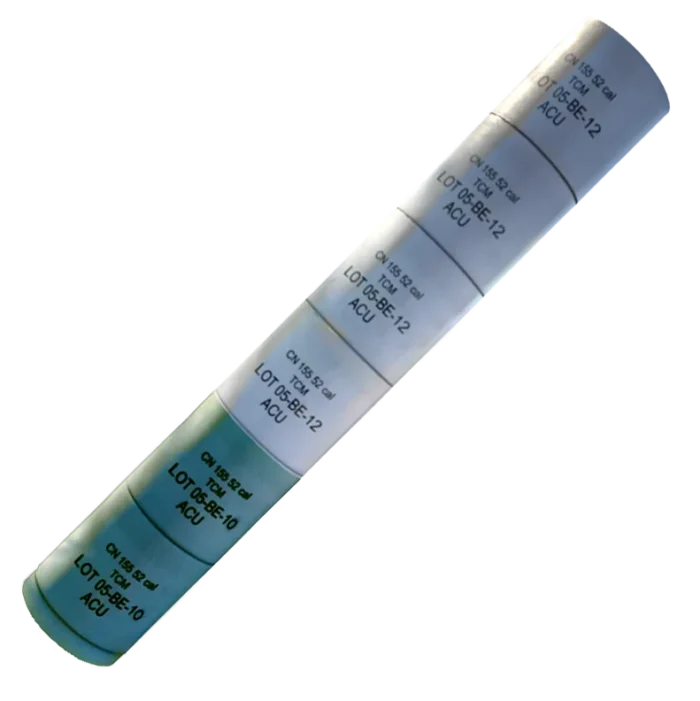

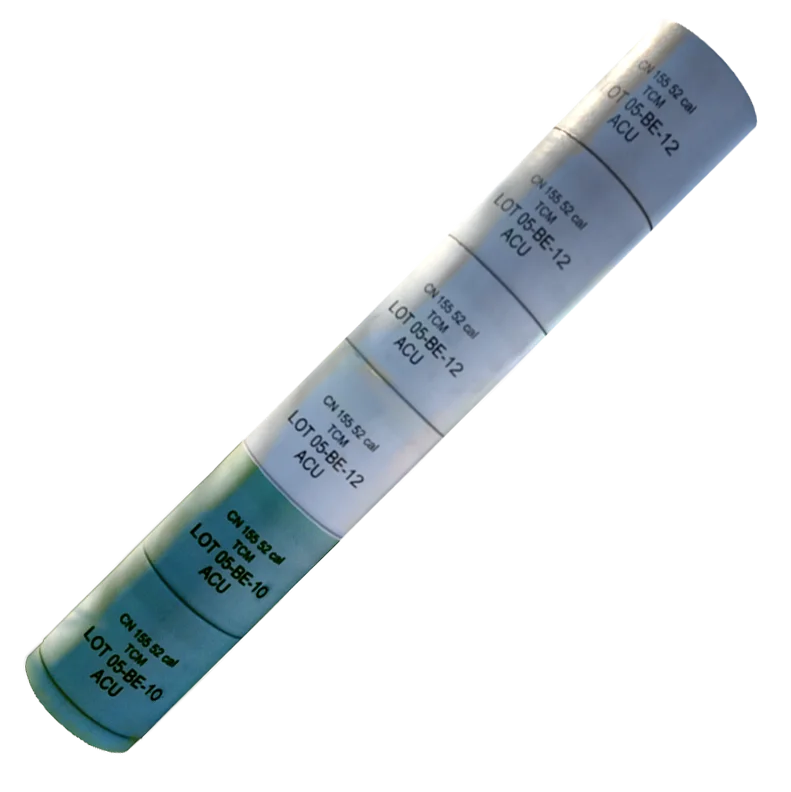

Фото: bk155.com.ua
Для реальної конвертації порохових зарядів, вам потрібно зробити порівняльний аналіз ваги, та їх хімічного складу. Вони вказані в даному матеріалі. Ніякі "швидкі" малюнкиі дієвої допомоги не нададуть. Читайте, аналізуйте та практикуйте. Ви артилеристи ЗСУ, Ви зможете!
Заряд TCME 101 (нижній модуль), зони 1–2
Опис. Нижній модуль, який зіставляють із зарядами M231, BC-E і DM82. У каталозі Nexter Munitions це нижній модуль (BCM): заряд складається з одного або двох однакових модулів, які використовують, зокрема, для навчальної стрільби. Довжину, діаметр і початкові швидкості модуля у відкритих матеріалах не знайдено.
Табличні дані: TCME 101
| Параметр | Значення |
|---|---|
| Тип | модуль, нижній |
| Зони | 1–2 (один або два модулі) |
| Маса нетто модуля | 2,1 кг |
| Порох | однобазовий |
| Діаметр і довжина | відкритих даних не знайдено |
| Початкова швидкість | відкритих даних не знайдено |
| Колір модуля | зелений |
| Запалювач | чорний порох |
| Температура стрільби | від −33 до +63 °C |
| Температура зберігання | від −33 до +71 °C |
| Тара | 6 модулів у контейнері, 16 контейнерів на піддоні |
| Джерело даних | каталог Nexter Munitions |
| Зіставляють із | M231, BC-E, DM82; заряди KTA 5927 і KTA 5928, заряд 1 умовно відповідає заряду 2-х з модулів TCME 101 |
Заряди TCME 100 (верхні модулі), зони 3–6
Опис. Верхні модулі: у зоні 3 використовують три модулі, у зоні 4 — чотири, у зоні 5 — п'ять, у зоні 6 — шість. Модуль має посадкову проточку для кріплення. У каталозі Nexter Munitions це верхній модуль (TCM): на гарматах 39 калібру в заряді від трьох до п'яти модулів, на гарматах 52 калібру — від трьох до шести. Порівнюють з зарядами M232, M232A1, TC-F, DM72 і DM92 (див. Пороховий заряд DM).
Табличні дані: TCME 100
| Параметр | Значення |
|---|---|
| Тип | модуль, верхній |
| Зони | 3–6 (на гарматах 39 калібру — від трьох до п'яти модулів, на гарматах 52 калібру — від трьох до шести) |
| Особливість | посадкова проточка для кріплення |
| Маса нетто модуля | 2,8 кг |
| Порох | багатобазовий |
| Діаметр і довжина | відкритих даних не знайдено |
| Початкова швидкість | відкритих даних не знайдено |
| Колір модуля | сірий |
| Запалювач | чорний порох |
| Температура стрільби | від −33 до +63 °C |
| Температура зберігання | від −33 до +71 °C |
| Тара | 6 модулів у контейнері, 16 контейнерів на піддоні |
| Джерело даних | каталог Nexter Munitions |
| Зіставляють із | M232, M232A1, TC-F, DM72, DM92; заряди KTA 5927 і KTA 5928, заряд 2 умовно відповідає заряду 3 з модулів TCME 100 |
| Дальність, OFd MKM | Снаряд OFd MKM: 19,9 км (4 модулі), 24,8 км (5), 31,1 км (6) |
| Дальність, M77B (39 кал.) | Снаряд M77B: 19,2 км (4 модулі), 24 км (5) |
Дальності взято зі сторінок про ці снаряди, де заряди M232, M232A1, BC-E, DM72 і TCME 100 вказано разом.
Система заряджання. Каталог Nexter Munitions описує систему з двома типами модулів: нижні (BCM) і верхні (TCM). Заряд зв'язуваний, реверсивний і жорсткий, а розрізнення модулів виключає ризик помилки між BCM і TCM. Система відповідає вимогам JBMoU і кваліфікована на гаубиці CAESAR 155 мм/52 кал. Порівняно зі звичайними зарядами вона дає простіше й швидше заряджання, вищу скорострільність і спрощену логістику (лише два типи модулів).
Зіставлення TCME з іншими зарядами
Початкові швидкості модулів TCME не відомі, тому зіставлення зроблено за призначенням і масою модулів та за матеріалами сайту.
| Заряд | З чим зіставляють | Примітка |
|---|---|---|
| TCME 101 (зони 1–2) | M231, BC-E, DM82 | нижні модулі модульних систем |
| TCME 100 (зони 3–6) | M232, M232A1, TC-F, DM72, DM92 | верхні модулі модульних систем |
| 5 модулів TCME | L10A1 | з досвіду використання на 2С22 «Богдана»: L10A1 використовували замість 5 модулів TCME |
| 6 модулів TCME | M11 Zone 10 | за масою нетто 6 модулів TCME (6 × 2,8 = 16,8 кг) близькі до заряду M11 вагою 17 кг |
Це орієнтовне порівняння. Воно не замінює таблиць стрільби для конкретних гармати й снаряда.
Температурні межі та обмеження
Робочий діапазон температур модулів TCME — від −33 до +63 °C, діапазон зберігання — від −33 до +71 °C (за каталогом Nexter Munitions). Для BC-E і TC-F виробник прямо забороняє поєднувати модулі з іншими типами зарядів, для TCME такої вказівки немає.
Докладніше про заряди — на сторінці Пороховий заряд TCME 100, TCME 101.
Порівняння старих порохових зарядів із модульними
Таблиця ваги, габаритів, хімічного складу порохів і початкової швидкості.
Завдяки цим даним можна підібрати заміну порохового заряду.
| Заряд | Тип | Зони | Вага, кг | Порох (марка, кг) | Довжина, мм | Початкова швидкість, м/с |
|---|---|---|---|---|---|---|
| M3 / M3A1 | зелений мішок | 1–5 | 2,81 | M1, 2,49 | 406 | ≈207–372 (заряди 1–5) |
| M4A1 / M4A2 | білий мішок | 3–7 | 6,35 | M1, 5,90 | 533 | 274–564 (заряди 3–7) |
| M119 / M119A1 | білий мішок | 8 | 10,4 | M6, 9,30 | 660 | 684 |
| M119A2 | червоний мішок | 7 | 10,66 | M6, 9,48 | 737 | ≈690 |
| M203 | червоний мішок | 8S | 11,8 | M30A1, 11,8 | 768 | 826 |
| M203A1 | горючий корпус | 8S | 14,06 | M31A1, 12,7 | 768 | 826 |
| M231 | модуль (MACS) | 1–2 | 1,93 | PAP-7993, 1,59 | 152 | ≈301 / ≈450 (1 / 2 модулі) |
| M232 | модуль (MACS) | 3–5 (6) | 2,65 | M30A1, 2,25 | 156 | ≈547 (3 модулі) |
| BC-E | модуль (BMCS) | 1–2 | 1,9 | однобазовий, 1,5 | 155 | 315 / 470 (1 / 2 модулі) |
| TC-F | модуль (BMCS) | 3–6 | 2,8 | трибазовий, 2,3 | 177 | 560 / 690 / 822 / 940 (3 / 4 / 5 / 6 модулів) |
| TCME 101 | модуль (BMCS) | 1–2 | 2,1 | однобазовий | — | — |
| TCME 100 | модуль (BMCS) | 3–6 | 2,8 | багатобазовий | — | — |
| DM82 / DM82A1 | модуль (DM) | 1–2 | — | — | — | — |
| DM72 / DM92 | модуль (DM) | 3–6 | — | — | — | 810 (5 модулів, 39 кал.) / 945 (6 модулів, 52 кал.) |
Примітки. Початкова швидкість залежить від гармати, снаряда, температури заряду й зносу ствола, тому наведено орієнтовні значення. Знак «≈» — оціночні або розрахункові дані.
M3A1 (заряди 1–5) — оцінка за старими балістичними даними для снаряда M107. M4A1 / M4A2 — вимоги виробника до гаубиць 155 мм/23 кал. M119 / M119A1 — заряд 8, снаряд M107. M119A2 — номінальна швидкість з гаубиці 39 кал. M203 і M203A1 — 826 м/с, за даними закупівельного опису US Army.
M231 і M232 — розрахункові значення для снаряда M107 з гаубиці M114 (23 кал.), для M232 лише зона 3. BC-E і TC-F — дані виробника MSM для гармати 52 кал. і 23 л камори, ваги модулів — його ж. DM72 / DM92 — вимоги Nitrochemie / Rheinmetall до середньої швидкості зі снарядом L15A1 при 21 °C. Для TCME 100 / 101 вага — це маса нетто модуля, тип пороху — за каталогом Nexter Munitions; довжини й початкових швидкостей у відкритих матеріалах немає. Для DM82A1 відкритих даних про вагу, габарити й швидкість не знайдено.
